Macchina di ispezione laser BOS

tomograficadi superficie3D

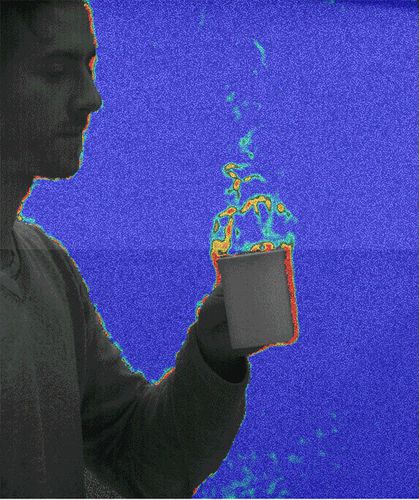

Per la visualizzazione del movimento dei gas in base alle variazioni locali dell'indice di rifrazione, il Background Oriented Schlieren (BOS, noto anche come Synthetic Schlieren) è un'alternativa semplice ed economica ai metodi di imaging laser, perché non richiede un dispositivo di illuminazione complesso come un laser necessario per l'imaging laser e funziona senza seminare il flusso. La BOS è una tecnica di imaging in linea di vista e misura localmente il gradiente di densità come valore integrato sulla linea di vista. In pratica, prima e durante il test, viene fotografato con una telecamera ad alta risoluzione solo un modello di punti casuale sullo sfondo del flusso. Confrontando le due immagini (o più precisamente correlando i due pattern in modo simile alla correlazione delle immagini nella PIV), lo spostamento locale del pattern di sfondo può essere utilizzato per fornire informazioni laterali sulle variazioni dell'indice di rifrazione integrate nel percorso. Imaging in mezzi trasparenti tecnica semplice di visualizzazione del flusso senza laser e semina del flusso tecnica avanzata di correlazione delle immagini applicata al target di sfondo Modulo software BOS in DaVis per l'imaging quantitativo della densità (temperatura) di densità (temperatura) in flussi 2D e assialsimmetrici I sistemi di imaging Tomo-BOS di LaVision misurano quantitativamente i campi di densità o di temperatura in 3D utilizzando proiezioni BOS a telecamera multipla. Questa tecnica di imaging 3D richiede un'accurata calibrazione geometrica del sistema multicamera e un algoritmo di ricostruzione tomografica iterativa. per l'imaging di flusso 3D campi di temperatura (densità) istantanei in 3D configurazioni multi-camera flessibili imaging tomografico BOS ad alta velocità per misure risolte nel tempo
