Macchina di ispezione laser

di superficie

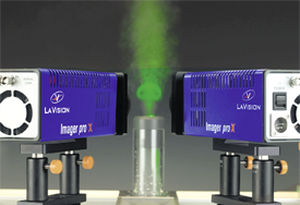

I sistemi FlowMaster PIV di LaVision possono essere utilizzati per l'analisi del campo di flusso 2D e stereoscopico. FlowMaster 2D misura due componenti di velocità in un piano (2D2C) con una sola telecamera. FlowMaster Stereo-PIV è una semplice estensione del concetto FlowMaster 2D e consente di misurare tutte e tre le componenti di velocità all'interno di un foglio luminoso (2D3C) utilizzando due telecamere. La Stereo-PIV si basa sul principio dell'imaging stereoscopico: le due telecamere sono disposte in modo da riprendere le particelle di flusso illuminate da prospettive diverse e le lenti di Scheimpflug mantengono entrambi i piani di immagine a fuoco. La combinazione delle proiezioni delle due telecamere consente di ricostruire lo spostamento reale delle particelle 2D3C all'interno dell'area di misura. Per la Stereo-PIV LaVision ha sviluppato un metodo di calibrazione della telecamera unico e brevettato. Il cosiddetto metodo di autocalibrazione utilizza le immagini originali delle particelle di entrambe le telecamere per correggere anche i grandi disallineamenti tra la piastra di calibrazione e la lastra di luce laser. Il metodo di autocalibrazione di LaVision è una funzione standard del software Stereo-PIV di DaVis. Come per tutte le tecniche di misura, anche per la PIV è importante stimare gli errori associati (incertezze) per i singoli vettori di velocità calcolati e per le quantità derivate. Ad oggi, l'approccio migliore per la quantificazione dell'incertezza dei dati PIV si basa sul metodo delle statistiche di correlazione, applicato nel nostro pacchetto software DaVis PIV. Queste informazioni aggiuntive sull'incertezza possono essere utilizzate per ottimizzare le impostazioni dei parametri PIV e come guida per un filtro di post-elaborazione per il denoising delle immagini PIV senza perdere informazioni rilevanti sul flusso. Tra gli altri parametri sperimentali, come la densità di semina,
