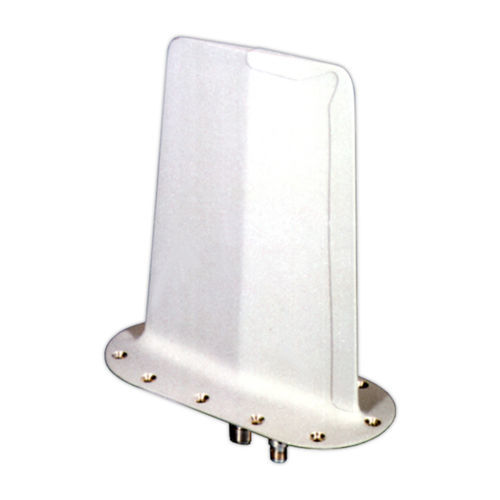

Antenna per aereo CNI8

UHFbladeomnidirezionale

La serie CNI8 è un'antenna multifunzione a bordo di aerei, con lama da 8", in UHF, banda L, porta singola o diplexer interno. La serie CNI8 offre un sistema di antenna UHF/Banda L robusto e ad alte prestazioni, attualmente in uso su A-6, A-10, CP140, E3, F-15, F-16, F-18, P3, S3 e altri velivoli. Il sistema consente il funzionamento simultaneo di comunicazioni UHF, IFF, TACAN e Data Link attraverso un'unica antenna. Il sistema blade fornisce una copertura omnidirezionale a doppia banda. È composto da un alloggiamento in fibra di vetro ad alta resistenza e da una base in alluminio per resistere al severo ambiente supersonico. Sono disponibili configurazioni con diplexer integrato e remoto. L'antenna è in uso costante dal 1971 e non si conoscono guasti sul campo o problemi di alcun tipo che ne riflettano l'affidabilità. Elettrica Gamma di frequenza CNI8-4/D, CNI8-6, CNI8-7 CNI8-9, CNI8-10/A CNI8-8, CNI8-11/A - 225 - 400 MHz 950 - 1220 MHz 225 - 400 MHz 950 - 1220 MHz - CNI8-12 - 225 - 420 MHz 950 - 1220 MHz VSWR CNI8-4/D, CNI8-6 - 225 - 275 MHz 275 - 400 MHz 950 - 1220 MHz - 2,2:1 2.0:1 2.0:1 CNI8-7 - 225 - 250 MHz 250 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,5:1 2.0:1 2.0:1 1.8:1 CNI8-8, CNI8-11/A - 225 - 400 MHz 960 - 1220 MHz 1000 - 1100 MHz - 2,0:1 2.0:1 1.8:1 CNI8-9, CNI8-10/A - 225 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,0:1 2.0:1 1.8:1 CNI8-12 - 225 - 400 MHz 950 - 1220 MHz 1000 - 1100 MHz - 2,0:1 2.0:1 1.8:1
