Banco per test in pressione D39170

di portataper pompa del carburanteautomatico

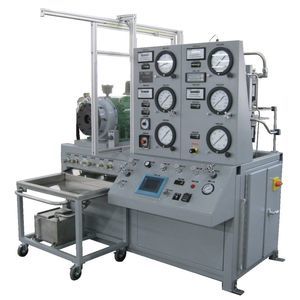

Il banco di prova è progettato per eseguire procedure su varie pompe, motori e accessori idraulici. La sezione di azionamento completamente chiusa sulla sinistra è dotata di un motore CC da 200 HP e di un riduttore a doppia testa con gamme di velocità di 0-5300 RPM e 0-14150 RPM. Per il collaudo delle pompe è disponibile un flusso di sovralimentazione a bassa pressione (fino a 83 GPM), mentre per il collaudo dei motori sono disponibili funzioni di rigenerazione sull'azionamento. La sezione accessori schermata al centro può essere utilizzata per testare vari componenti come valvole/controlli. L'impianto elettrico e il collettore a 4 vie azionato da un solenoide consentono il ciclaggio automatico degli attuatori. l'alimentazione a 400 Hz è disponibile in entrambe le sezioni del banco prova. La fonte di energia idraulica (non raffigurata) è uno skid remoto dotato di un motore CA da 200 CV/pompa a pistoni a volume variabile (oltre alla pompa/motore di spinta). Questo circuito è in grado di erogare fino a 50 GPM a 6000 PSI o 80 GPM a circa 3500 PSI. La filtrazione dell'olio (3 micron) e l'accumulatore mantengono l'alimentazione dell'olio priva di contaminanti e impulsi. La console di controllo sulla destra ospita il sistema informatico e il pacchetto software di acquisizione dati completo (LabVIEW). Caratteristiche del prodotto Circuito di intensificazione per controlli di pressione di prova (fino a 10.000 PSI) Controllo automatico della temperatura Una serie di manometri analogici in aggiunta al set completo di strumentazione digitale Informazioni aggiuntive LARGHEZZA - 142 pollici PROFONDITÀ - 120 pollici ALTEZZA - 78 pollici PESO - Circa 7000 libbre. FLUIDO - MIL-H-5606 (olio rosso) capacità 250 gal
