Macchina per prova di portata D39239

di materialipneumaticaper il settore aerospaziale

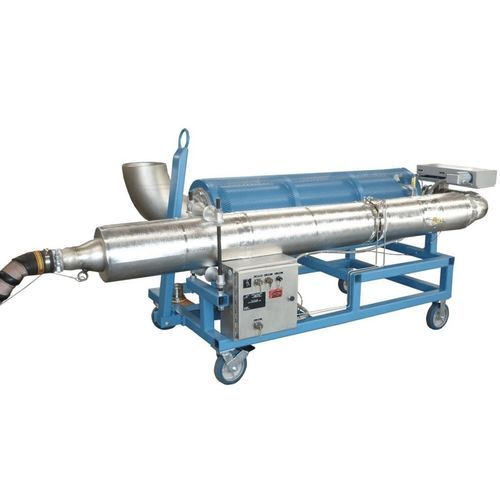

L'unità di prova è utilizzata per i test operativi e la risoluzione dei problemi dell'APU GTCP 85-184. L'unità di prova è progettata per controllare e monitorare il flusso di scarico di spurgo dell'APU ed è composta dal carrello di misurazione del flusso d'aria, dal pendente dell'operatore e da un computer portatile industriale. Il modello 39239 è un'unità portatile progettata per essere trainata a bassa velocità grazie a un braccio oscillante incorporato. Il carrello di misura è realizzato in acciaio verniciato e i tubi sono isolati per proteggere l'operatore dalle alte temperature e ridurre al minimo la perdita di calore. Nelle tubazioni è montata una sezione orifizio alesata di precisione con prese di pressione a monte e a valle collegate a un trasduttore di pressione differenziale. Il programma software è scritto in LabVIEW® e calcola la portata d'aria in libbre al minuto (PPM), che viene poi visualizzata sul computer portatile. L'operatore può impostare la schermata di prova per acquisire i dati premendo il pulsante di acquisizione nel programma software. I dati vengono esportati automaticamente in un foglio di calcolo e salvati sul portatile per essere esaminati. Informazioni aggiuntive LARGHEZZA - 130 pollici PROFONDITÀ - 46 pollici ALTEZZA - 46.25 pollici PESO - Circa 1.000 libbre.
