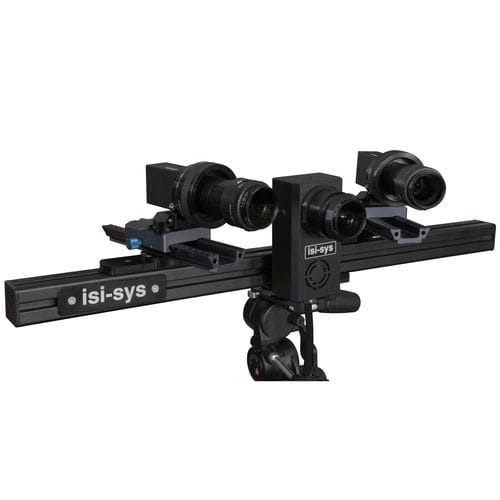

Macchina di ispezione ottica Blue-X-Focus

di superficieper CND3D

La lunghezza d'onda singola e corta (blu) migliora le proprietà della funzione di trasferimento ottico specialmente a) ai bordi dell'immagine per le lenti convenzionali e b) per le configurazioni ad alta risoluzione e piccolo FOV come il sensore stereo Micro 3D. La modalità a impulsi riduce il motion blur e massimizza la potenza della luce al minimo riscaldamento possibile della superficie dell'oggetto Ampia gamma di espansione del fascio da 3,2° a 60° per un campo visivo da piccolo a grande. Funzionamento attraverso piccole finestre Un filtro di polarizzazione (opzionale) sopprime le riflessioni dirette in combinazione con una seconda coppia per i sensori La lunghezza d'onda corta può essere utilizzata in combinazione con filtri passabanda per la misurazione su campioni caldi Potenza: Funzionamento standard con 80W in modalità continua o 120W per la modalità a impulsi a seconda del duty cycle. Esempio per un duty cycle di 0,7: 105W @ 240Hz e periodo di flash di 2,9ms. Potenza regolabile manualmente o esternamente in base alla lunghezza e alla frequenza degli impulsi e limitata automaticamente in base alla temperatura. L'adattatore di messa a fuoco per DIC standard è da 5° a 60° di espansione. La versione per il piccolo FOV è regolabile da 3,2° a 4,7° di espansione corrispondente ad esempio a 5mm x 3mm a 53mm WD o 300mm x 140mm a 1800mm WD (distanza di lavoro) Il montaggio è possibile in orizzontale o in verticale tramite filettature M6 o ¼" Il flusso d'aria di raffreddamento è diretto dall'ingresso anteriore verso la parte posteriore per evitare onde d'aria calda nelle immagini.Potenza: Funzionamento standard con 80W in modalità continua o 120W per la modalità a impulsi a seconda del duty cycle. Esempio per un duty cycle di 0,7: 105W @ 240Hz e 2,9ms di periodo flash.
