Altimetro analogico

in piediper aereo

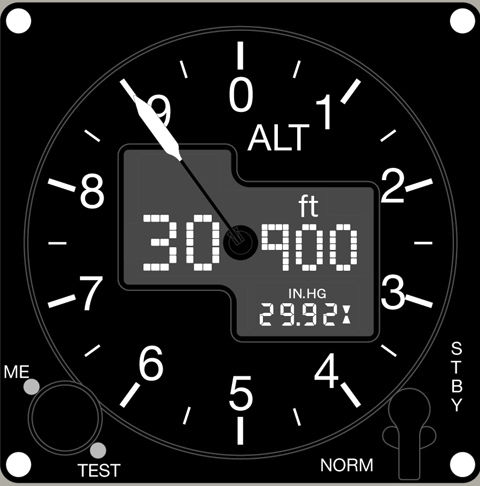

L'altimetro è uno strumento compiacente di RVSM capace di funzionamento nella auto-percezione o nel modo del ripetitore. Nella configurazione di controllo, può funzionare nella auto-percezione (appoggio) o nel modo (normale) del ripetitore così selezionato dall'operatore. Nella configurazione del monitor, l'altimetro funziona esclusivamente nel modo dipercezione, elaborante la pressione statica, barometrico e lo PSI di correzione di fattore di dati di input computare e visualizzare i dati baro-corretti di altitudine (Hbc) e di numero della regolazione di altimetro (ASN). Nel modo del ripetitore, visualizza ASN e Hbc ha computato dai dati dell'altezza della pressione (cavallo vapore) ha ricevuto da un computer di dati anemobarometrici di IS&S 9B-81010-3 Digital (DADC) via un'interfaccia di ARINC 429. L'altimetro fornisce i visualizzatori digitali dedicati di Hbc e di ASN ed il visualizzatore analogico di Hbc facendo uso di un display a cristalli liquidi (LCD) e di un puntatore controllato di E/M. L'altitudine può essere visualizzata in metri (m) o i piedi (ft) e il ASN possono essere visualizzati nei millibar (MB) o nei pollici di mercurio (IN.HG) come selezionati dall'operatore. Il LCD è fornito del backlighting ad alta intensità per uso di giorno e illuminazione bianca a basso livello per l'osservazione di notte.
