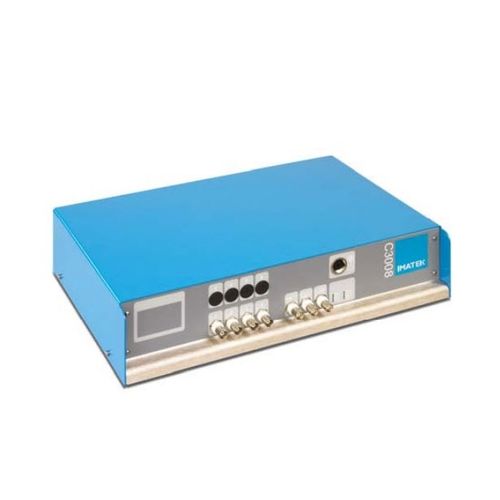

Sistema di acquisizione dati di velocità C3008

per l'aeronautica16 canaliad alta velocità

I sistemi di acquisizione dati Imatek si basano sul controllore C3008 e su un PC con il software ImpAcqt. Si tratta di un sistema di uso generale per l'analisi dei risultati delle prove ad alta velocità, quali le prove di impatto e le prove servo-idrauliche ad alta velocità. Caratteristiche principali: Canali analogici: 4 di serie, 16 opzionali. Tutti i canali campionati simultaneamente alla massima frequenza di campionamento Canale digitale: Ingresso codificato in quadratura oltre ai canali analogici Risoluzione: 16 bit (1 su 65536), nessun codice mancante Tasso di campionamento: 3.000.000 di campioni al secondo (massimo) Profondità del campione: Fino a 50.000 campioni per canale Guadagno: Campo di ingresso 10 V, 5 V, 2,5 V, 2,5 V, 1,25 V selezionabile via software Modalità di ingresso: Differenziale, bipolare o uni-polare, selezionato per canale. Larghezza di banda: 1,5MHz Segnale al rumore: <2 bit rumore di sistema Errore di guadagno: 0,1% massimo Innesco: Con laser di misura della velocità, trigger TTL esterno in, canali analogici (livello di trigger configurabile). Bordo di salita e discesa. 0% al 100% di pre-trigger. Uscita trigger. Temporizzazione: Misurazione della velocità per tempo di volo, risoluzione 20ns Ingresso digitale: ingresso optoisolato a 26 canali Uscita digitale: Uscita NPN a 18 canali, protetta contro i cortocircuiti e le sovracorrenti. Telecamera ad alta velocità: Uscita trigger della telecamera e uscita del controller di illuminazione per interfacciarsi con i sistemi video ad alta velocità. Vedere la scheda tecnica separata per i dettagli.
