Connettore PCB HRM

per aeromobileSocketdiritto

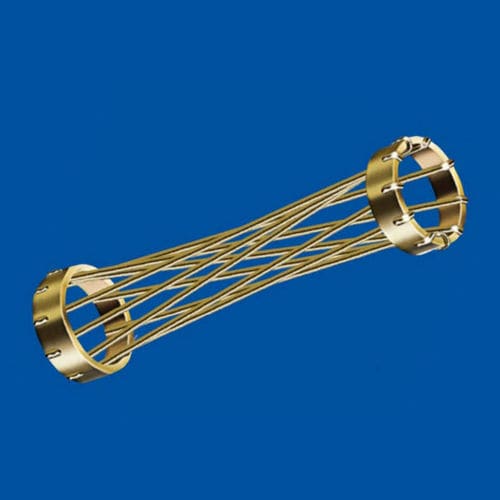

Il contatto di HYPERBOLOID è una progettazione avanzata che risponde ai requisiti prestazionali precedentemente ha considerato impossibile. Radicalmente differente nel concetto, è utilizzato in connettori che hanno gli più alti livelli della prestazione. La caratteristica di distinzione dell'incavo di HYPERBOLOID è la manica a forma di iper costituita dai cavi diritti messi insieme ad angolo all'asse longitudinale. Osservato dal lato, vedete una curva definito da una serie di breve linea retta evidente segmenti che sono linee di tangente ai punti lungo una curva iperbolica. Questa geometria prevede una progettazione che ha un cerchio circoscritto diminuente una volta osservata dall'entrata. Comincia più grande del diametro dell'accettazione del perno ed è di meno che questo stesso diametro al centro. Quando il perno è inserito in questa manica, i cavi allungano, in conformità ai limiti elastici, per accomodarlo. In questo modo, i cavi si avvolgono intorno al perno che fornisce una serie di linea continua percorsi del contatto. L'illustrazione qui sotto assisterà nella visualizzazione.
