Connettore PCB HGM

per aeromobileSocketdiritto

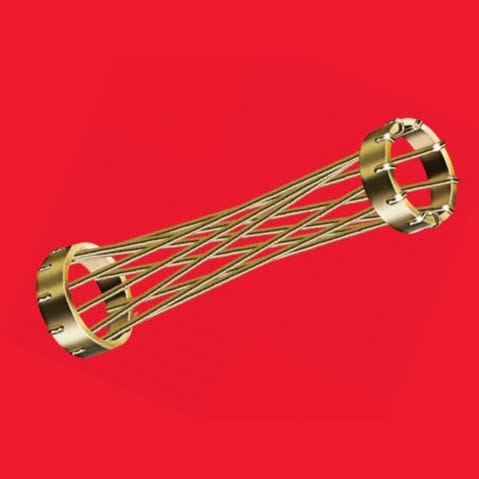

Il contatto HYPERBOLOID è un design avanzato che soddisfa i requisiti prestazionali precedentemente considerati impossibili. Radicalmente diverso nel concetto, viene utilizzato in connettori con i più alti standard di prestazioni. La caratteristica distintiva della presa HYPERBOLOID è il manicotto a forma di iperboloide formato da fili diritti incordinati ad angolo rispetto all'asse longitudinale. Osservando da un lato, si vede una curva definita da una serie di apparenti e brevi segmenti di linea retta che sono linee tangenti a punti lungo una curva iperbolica. Questa geometria prevede un disegno che ha un cerchio circoscritto decrescente se visto dall'entrata. Comincia più grande del diametro di accettazione del perno ed è inferiore a questo stesso diametro al centro. Quando il perno è inserito in questo manicotto, i fili si tendono, entro limiti elastici, per adattarlo. In questo modo, i fili si avvolgono attorno al perno fornendo una serie di percorsi di contatto di linea continua. L'illustrazione qui sotto aiuterà nella visualizzazione.
