DME a terra NADIR

fisso

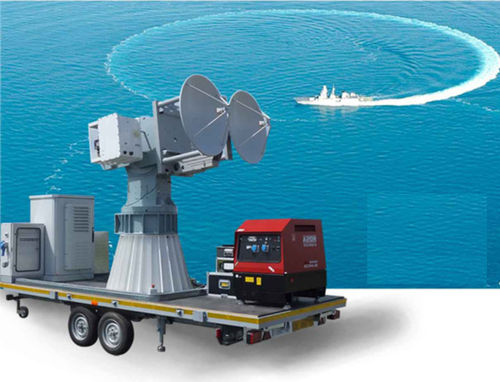

Il NADIR è una soluzione di misura elettromagnetica intelligente progettata per essere utilizzata in un ambiente inshore per eseguire misure dinamiche di RCS di navi in scala reale. Si basa su un analizzatore di rete vettoriale (VNA) abbinato a un front-end radar specificamente progettato e a un software di acquisizione dati dedicato. Il front-end radar è necessario per il modellamento degli impulsi, l'aumento della potenza trasmessa e la riduzione della figura di rumore, mentre l'analizzatore di rete è utilizzato come piattaforma di acquisizione. Questo tipo di soluzione semplifica notevolmente le procedure di calibrazione e ha un elevato ritorno dell'investimento, poiché mentre il sistema di misura RCS offshore viene utilizzato solo in fase di accettazione e di refitting a metà vita, l'analizzatore di rete può essere riutilizzato durante l'intero ciclo di vita del progetto della piattaforma navale, a partire dalla caratterizzazione dei materiali fino al controllo della firma dei componenti. Inoltre, la possibilità di tracciare la nave sottoposta a misurazione utilizzando un sistema di identificazione automatica (AIS) consente al NADIR di eseguire valutazioni ad alta velocità della RCS di una nave immediatamente prima di una missione. Il radar, l'apparecchiatura di tracciamento e la cabina per gli operatori, nonché le apparecchiature di controllo e monitoraggio, sono tutti progettati per l'uso all'aperto. È autoalimentato ed è completamente trasportabile, in quanto è stato progettato per essere inserito in un container DIN standard per le spedizioni a lunga distanza. Le navi militari hanno sempre più bisogno di ridurre la loro visibilità e quindi di massimizzare la loro sopravvivenza, assicurando che la loro traccia di sezione trasversale radar (RCS) sia la più piccola possibile. Nel corso della vita di una nave, l'usura naturale può influire sulla sua capacità operativa.
