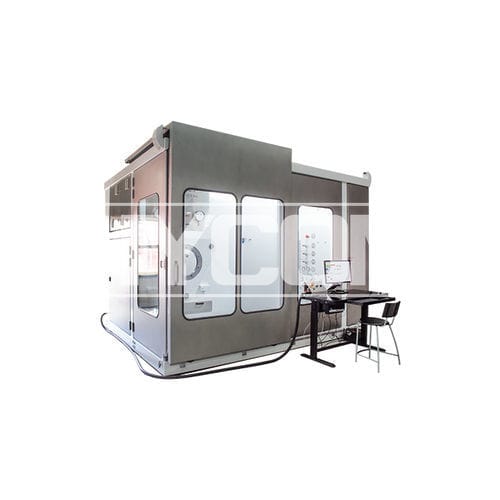

Banco per test in pressione

per test di temperaturadi portatadel rendimento

- DESIGN EFFICIENTE DAL PUNTO DI VISTA DEI COSTI GRAZIE ALLA BASSA POTENZA DI INGRESSO RICHIESTA, PARI A UN MASSIMO DI 120KW. 120KW - TEST DI POMPE E MOTORI AD ANELLO APERTO E CHIUSO FINO A 265KW DI POTENZA IDRAULICA - TEST DI PRESSIONE FINO A 420 BAR - TEST DI VALIDAZIONE DEL FLUSSO D'OLIO FINO A 600 L/MIN, INCLUSO IL CONTROLLO DEL FLUSSO. CONTROLLO DEL FLUSSO - CONTROLLO INTEGRATO DELLA VELOCITÀ VARIABILE CONTROLLO CENTRALE A PLC E REGISTRAZIONE DEI DATI DI FACILE UTILIZZO POTENZA POTENZA IN INGRESSO 120KW POTENZA DELL'ALBERO DI USCITA 265KW COPPIA 2.060 NM TIPI DI POMPA FINO A 750 CC/GIRO 0 ... 420 BAR ANELLO APERTO / CHIUSO DESIGN AZIONAMENTO - Motore elettrico a velocità variabile (VFD) - 400VAC @ 50Hz - 100 - 2400 GIRI/MIN IDRAULICA - Serbatoio idraulico da 1.200 litri con: Controllo del livello e della temperatura del fluido Essiccatore d'aria / sfiatatoio Valvola di aspirazione con interruttore di prossimità Coperchio di ispezione Valvola di scarico Raccordo di riempimento - Pompe idrauliche - Collettore di controllo - Raffreddatore aria-olio idraulico SENSORI - Sensori di pressione 0 ... 600 bar (±0,25% FS) - Sensore di temperatura - Sensori di flusso (tipo turbina) - Sensore di giri/minuto - Monitoraggio delle condizioni SISTEMA DI CONTROLLO - PLC HYDAC TTC-580 con CPU dual-core lockstep ad alte prestazioni a 32 bit - Interfaccia di controllo PC per il monitoraggio e la registrazione di: Visualizzazione grafica in GUI e funzionalità di logging Possibilità di esportare i dati in diversi formati DESIGN MECCANICO - Design solido e robusto con ampie porte scorrevoli di accesso all'area di test - Area di lavoro spaziosa e ben accessibile per il collegamento della pompa al banco di prova - Porte di sicurezza con interblocco all'interfaccia operativa di prova per il controllo di sicurezza
