Hangar per aereo P3 Orion

apertoper aeroporto

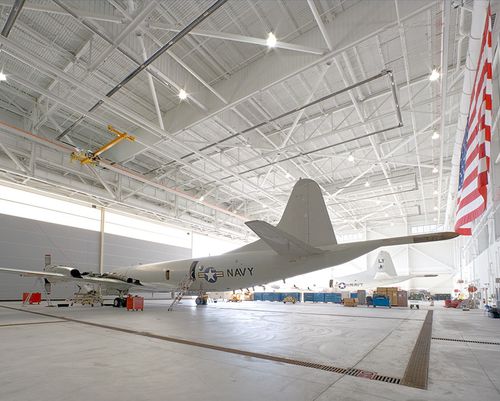

L'impianto di manutenzione del P3 Orion è composto da due distinti hangar di lavoro a tre campate, ciascuno con un'area libera da colonne di 136' x 380'. Ogni hangar è dotato di un Megadoor a otto pannelli a sollevamento verticale con montanti rimovibili, per un'apertura libera di 372'-3", alta 46'-4". Lo spazio interno degli hangar è di 69'-3", per garantire il passaggio verticale dei sistemi di protezione anticaduta e delle gru sospese. L'hangar di 106.000 metri quadrati è dotato di 62.000 metri quadrati di negozi e uffici e di oltre 20.000 metri quadrati di mezzanini sopraelevati. L'intelaiatura è stata progettata per il carico di neve al suolo di 60 PSF del Maine, per il carico di vento di 100 mph e per la categoria di progettazione sismica D. La progettazione è conforme sia all'ASCE-7 che alla specifica militare TI-809-04. La deflessione della capriata scatolare profonda 30 metri è limitata a soli 9 pollici sotto il carico di neve, per soddisfare i requisiti del produttore della porta. I calcoli e i disegni di progetto sono in formato metrico, come richiesto dal cliente. I pannelli delle pareti esterne sono un sistema di pannelli metallici piatti forniti con sigillatura laterale per ottenere i requisiti di infiltrazione di aria e acqua specificati. Le pareti esterne sono dotate di 6" di isolamento in fibra di vetro rivestito. L'intero sistema di pareti ha un valore R calcolato di 22,4. Il sistema di copertura è costituito da un impalcato e da un isolamento convenzionale su travi a vista.
