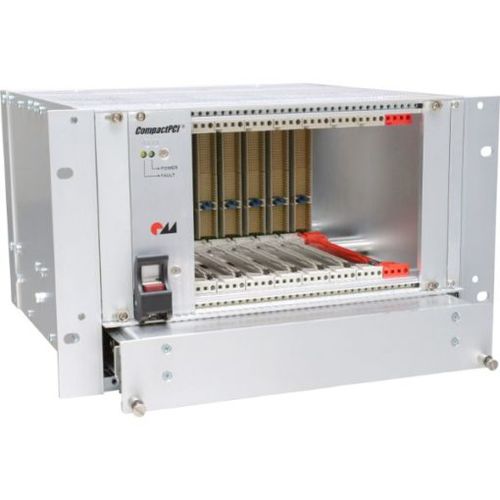

Telaio backplane per l'aeronautica CompactPCI

benchtop3 slot4 slot

CompactPCI è uno standard nella tecnologia dei bus per computer industriali che utilizza un connettore di tipo Eurocard combinato con segnali e protocolli PCI. Le schede cPCI sono disponibili nelle varianti 3U e 6U e sono tipicamente interconnesse attraverso un backplane passivo. L'assegnazione dei pin del connettore è standardizzata da PICMG e consente di collegare otto schede in un segmento PCI, con la possibilità di utilizzare più segmenti di bus con l'uso di bridge attivi. A differenza delle soluzioni originali Eurocard come VME, che utilizzano connettori con una distanza tra i pin di 0,1 pollici (2,54 mm), le schede CompactPCI utilizzano connettori metrici con una distanza tra i pin di 2 millimetri, progettati secondo lo standard IEC 1076. le schede 3U hanno un connettore a 110 pin (J1), che trasporta i segnali del bus PCI a 32 bit, e un connettore opzionale a 110 pin (J2), che trasporta I/O definiti dall'utente con accesso sul retro o i 32 bit superiori di un bus PCI a 64 bit. le schede 6U hanno un J1 identico, un J2 che viene sempre utilizzato per il PCI a 64 bit, nonché i connettori J3, J4 e J5 per una varietà di utilizzi, sia come I/O definiti dall'utente che come segnalazioni specifiche, come la telefonia e/o la segnalazione Ethernet. Il collegamento a caldo è una caratteristica supportata di CompactPCI. Alcuni dei pin sono leggermente più lunghi per garantire una messa a terra adeguata durante l'inserimento e la rimozione dei dispositivi. Le piattaforme di sistema CompactPCI di Hartmann offrono soluzioni di packaging intelligenti e pratiche per processori ad alte prestazioni. Sono disponibili modelli rack da 19" e desktop per il montaggio verticale e orizzontale delle schede. Tutti i sistemi sono progettati con caratteristiche EMC avanzate e sono conformi alle norme IEEE 1101.1, 1101.10/11 e IEC 60297-3-101, -102 e -103.
