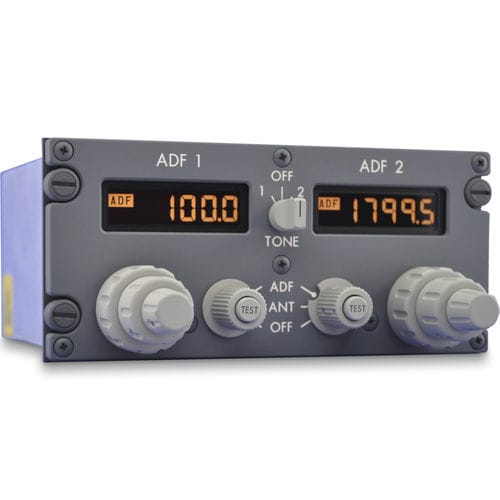

Radiobussola digitale G7403-03

per aereobidirezionale

Il Gables G7403-03 Dual ADF è certificato da Boeing per l'installazione sul B737-NG e disponibile come opzione sul B737-MAX. Il modello G7403-01 è disponibile sugli aerei B767. Descrizione del prodotto Due gruppi di elettronica indipendenti ed elettricamente isolati Selettore rotante anziché interruttore a levetta per la funzione TONE Il pulsante TEST concentrico offre un'interfaccia più pulita sul pannello frontale Aggiornamenti software tramite programmazione in circuito Segnalazione ANT/ADF sul selettore e sui display Design a prova di fuoriuscita di liquidi Capacità di test integrato (BIT) Memorizzazione non volatile delle impostazioni del pannello frontale La struttura modulare contribuisce a una manutenzione economica Informazioni aggiuntive Dimensioni: 610 (altezza) x 5,735 (larghezza) x 5,0 (profondità) pollici 2.610 (altezza) x 5,735 (larghezza) x 5,0 (profondità) pollici, esclusi i connettori posteriori Peso - 3.5 libbre (massimo) Gamma di frequenza - La gamma di frequenza dell'ADF va da 100,0 a 1799,5 kHz utilizzando una spaziatura di 0,5 kHz. La gamma estesa opzionale va da 2100,0 a 2199,5 kHz utilizzando una spaziatura di 0,5 kHz Alimentazione - Alimentazione - 115VAC@400Hz. 6w max, illuminazione pannello e LCD 0-5VAC variabile Connettori - J1 Accoppiamento: M83723-75R16246, o connettore equivalente a 24 pin, J2 Mating: M83723-75R16249 o connettore equivalente a 24 pin Colore - Marrone Boeing, grigio Boeing Conformità - ARINC 429, ARINC 712, ARINC 720, RTCA/DO-160C (ambientale), RTCA/DO-178B (software), RTCA/DO-179 (ADF) Certificazione - Velivoli - B737-NG, B767 Certificazione - Normativa - TSO-C41d MTBF calcolato (ore op) - 15,000
