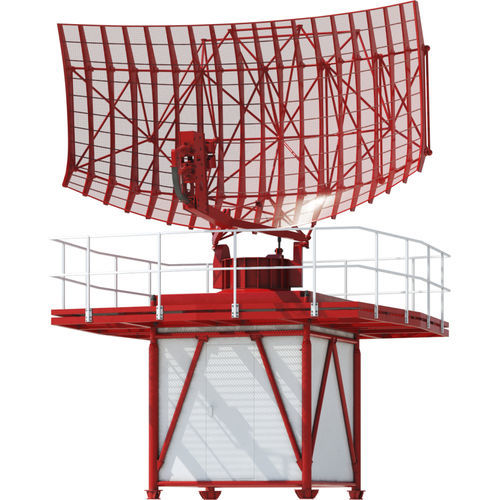

Radar di sorveglianza RL–2000

secondarioprimariodi avvicinamento

RL-2000 è l'ultima generazione di radar di sorveglianza primaria ELDIS per l'area di controllo dell'avvicinamento terminale. Il radar è conforme agli standard EUROCONTROL e ICAO. L'RL-2000 è caratterizzato da una configurazione altamente modulare a stato solido, da un sistema a prova di guasto e da bassi costi del ciclo di vita. La configurazione standard dell'RL-2000 include il canale meteo. L'intero sistema può essere ampliato con il radar di sorveglianza secondaria ad impulsi MSSR-1. Questa estensione della configurazione rappresenta una soluzione di sistema integrata per la TMA. ANTENNA L'antenna crea un diagramma di radiazione a forma di quadrato cosecante. Questa caratteristica garantisce un'efficace soppressione del clutter al suolo e un'eccellente copertura alle alte quote. Il sistema è dotato di polarizzazione lineare, circolare o ellittica. TRASMETTITORE Il trasmettitore è un sistema modulare a stato solido raffreddato ad aria. Il trasmettitore opera nell'intera gamma di frequenze con diversità di frequenza per la trasmissione di impulsi brevi e lunghi. La configurazione complessiva del trasmettitore consente l'utilizzo di 8/16 moduli di trasmissione con tecnologia GaN e diagnostica avanzata. RICEVITORE L'elevata gamma dinamica del ricevitore è ottenuta grazie alla conversione A/D RF diretta. Il ricevitore include il controllo digitale automatico del guadagno e la calibrazione del guadagno. La diagnostica BITE del ricevitore misura i parametri delle prestazioni del ricevitore, compresa la figura di rumore. PROCESSORE DI SEGNALE Il processore di segnale è basato su processori a 64 bit con elevate prestazioni di calcolo. Il filtraggio CFAR adattivo comprende la valutazione da scansione a scansione. Il processo di estrazione prevede il rilevamento delle coordinate del bersaglio e il miglioramento della loro precisione. SISTEMA DI CONTROLLO E MONITORAGGIO (CMS-CAM)
