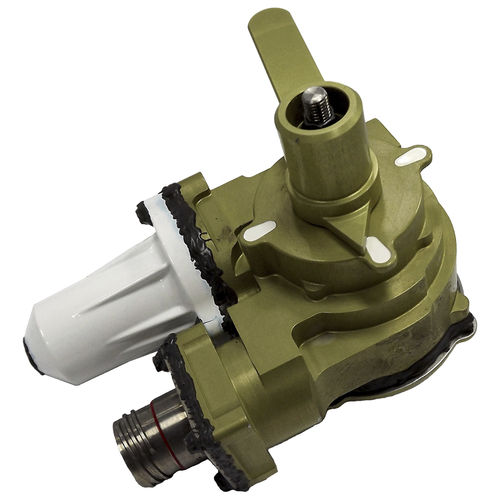

L'attuatore per valvole a quattro posizioni di Eaton offre un movimento rotatorio di 360 gradi, con la posizione dell'attuatore comandata da quattro pin di ingresso dell'alimentazione nel connettore elettrico. Una scheda logica di controllo determina la distanza di rotazione più breve dalla posizione corrente e dispone di una protezione da sovratensione e di un mantenimento della posizione in caso di interruzione dell'alimentazione, con ripresa al ritorno dell'alimentazione. È possibile aggiungere altre funzioni. I limiti di corsa sono controllati da quattro microinterruttori o sensori a effetto Hall. L'attuatore fornisce indicazioni visive ed elettriche e può essere assemblato con altre valvole Eaton utilizzando un adattatore.
Movimento
= 0- 360 gradi, passi di 90 gradi
Potenza in ingresso
= 28 VDC
Tempo di azionamento
= 3-5 sec per ogni passo di 90
Caratteristiche principali
rotazione di 360 gradi a passi di 90 gradi, con indicazione della posizione
Dispone di comando manuale
Può essere conforme alla norma 25.981
Utilizzato su serbatoi e aerei in materiale composito
Può essere assemblato con la maggior parte delle valvole Eaton
---
