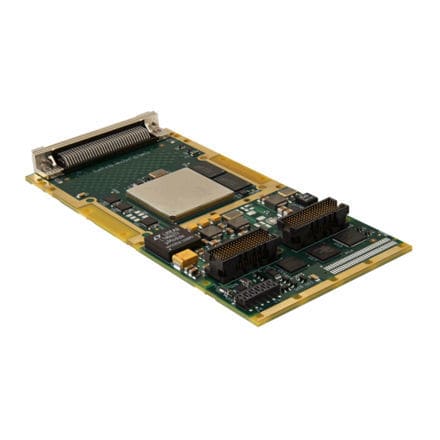

Scheda elettronica per aeromobile XF07-523

L'XF07-523 è un robusto XMC basato su FPGA Kintex 7 con I/O dati LVDS. La combinazione di porte I/O dirette ad alta velocità e di elaborazione FPGA rende l'XF07-523 ideale per le applicazioni più complesse, tra cui radar, imaging e apparecchiature di test nei mercati commerciali e della difesa. Il fattore di forma XMC è ideale per piattaforme con vincoli di SWaP come UAV e aerei da combattimento. L'XF07-523 è costruito attorno a una risorsa FPGA AMD Kintex-7 325T programmabile dall'utente e supportata da una memoria DDR3 ad alta velocità direttamente collegata all'FPGA. L'XF07-523 supporta due banchi di SDRAM DDR3 da 128 M x 16 bit e ogni banco di memoria supporta larghezze di banda in lettura o scrittura fino a 2,5 Gbyte/sec. Le immagini di configurazione dell'FPGA possono essere memorizzate nella memoria Flash, che può essere aggiornata e controllata dalla CPU host tramite l'interfaccia PCI Express® (PCIe). Il kit di sviluppo FusionXF di Curtiss-Wright comprende software, HDL e utility complete di esempi per l'utilizzo dell'XF07-523. L'XF07-523 soddisfa una serie di requisiti ambientali, tra cui quelli commerciali, rugged raffreddati ad aria e raffreddati a conduzione. IO digitale - Pannello frontale (solo con raffreddamento ad aria): - 32x LVDS PMC P14/XMC P16: - 32x LVDS (P14) o 20x LVDS +38 SE (P16) FPGA - Tipo - AMD Kintex 7 K325T, grado di velocità 2 Memoria principale - Dimensione/tipo - 2x 128M x 32/DDR3 SDRAM Software/HDL - Strumenti - FusionXF per VxWorks o Linux
