Software visualizzatore Master

CADdi fabbricazioneper l'aeronautica

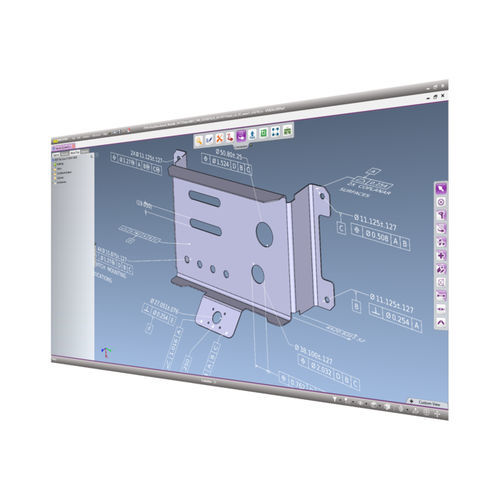

I modelli CAD nativi, comprese le dimensioni e le tolleranze, possono essere convertiti e visualizzati con tutte le funzioni specifiche della tecnologia Model Based Definition. L'uso di 3D-Master riduce al minimo assoluto la necessità di disegni 2D, perché nel modello 3D tutte le informazioni rilevanti per la produzione sono salvate nelle cosiddette viste o catture. Semplificazione del processo di produzione digitale Il software 3D_Evolution converte i dati da tutti i sistemi CAD, compresi i formati rilevanti per 3D-Master come Catia V5, NX, Creo e STEP AP 242 e JT. Il software di visualizzazione 3D_Analyzer legge tutti i dati CAD correnti e supporta anche tutte le funzioni specifiche di 3D-Master. Per visualizzare tutte le informazioni contenute nel disegno 2D su un modello 3D è necessaria una tecnologia speciale che combina tolleranze, annotazioni e dimensioni nelle viste. Selezionando una vista, il modello viene allineato come precedentemente definito dal progettista e ingrandito in una particolare area. In questo modo vengono mostrate solo le dimensioni scelte dal progettista. Inoltre, le sezioni possono essere salvate nelle viste. Di conseguenza, i modelli master 3D eliminano la necessità di disegni 2D per la produzione del pezzo. Inoltre, i modelli 3D Master sono più facili da usare e consentono una migliore comprensione rispetto alle viste specifiche create e stampate come disegni 2D. Inoltre, utilizzando 3D Master è necessaria un'unica fonte di dati per produrre i pezzi, il che elimina virtualmente gli errori e la confusione spesso causati da diverse revisioni di disegni 2D ambigui. Utilizzo completo e flessibile La suite di convertitori MCAD di 3D_Evolution trasferisce la rappresentazione grafica delle dimensioni e la semantica, ossia la dimensione del pezzo.
