Software di qualità VDA

CADper l'aeronautica3D

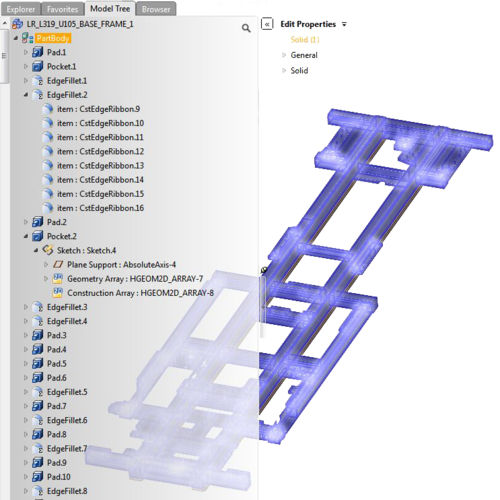

Il Quality Checker certificato 3D_Evolution© verifica tutte le geometrie 3D indipendentemente dal formato CAD. È l'unico strumento di conversione certificato in conformità alle specifiche SASIG/PDQ e VDA 4955/2. Gli errori su facce, superfici, curve e topologia vengono visualizzati con precisione sul modello. L'elenco dei tipi di errore nella struttura ad albero del checker consente di selezionare sistematicamente le geometrie e le cancellazioni degli errori. 3D_Evolution dispone anche di specifiche funzioni di correzione automatica e di pulizia interattiva per gli errori legati al VDA-check, come le facce contorte, le mini-facce e molti altri. A seconda dell'applicazione e/o dei requisiti del cliente, è possibile salvare profili di prova contenenti i criteri di prova pertinenti. Il risultato è conforme alle specifiche SASIG/PDQ e VDA 4955/2 e può essere salvato in formato HTML. Come tutti gli altri moduli, il controllore di qualità può essere applicato a singoli pezzi o gruppi e funziona anche in modalità batch. Questo strumento è stato sviluppato in stretta collaborazione con l'industria aerospaziale per convalidare i dati CAD per l'archiviazione e il recupero a lungo termine (LOTAR). Sulla base dei valori delle Geometric Validation Properties (GVP) scritti nei file STEP AP 242 dal sistema CAD che genera i modelli 3D, i dati vengono letti e controllati dal kernel indipendente 3D_Evolution che convalida questi valori. I valori delle proprietà che differiscono da quelli calcolati in una determinata tolleranza saranno indicati. Esempi di queste GVP sono: - Geometriche, ad esempio volume, superficie, centroide e COPS - Assemblaggio, ad esempio, numero di figli e centroidi dei solidi - PMI, ad esempio, confronto tra le lunghezze delle curve delle polilinee - Tessellazione, ad esempio, centroide e area della superficie
