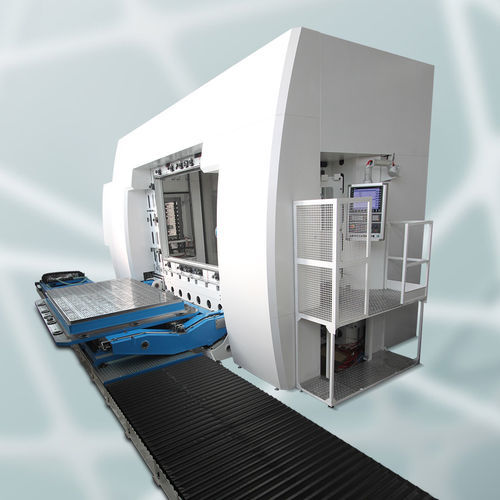

Centro di lavoro 5 assi Monnalisa

orizzontaleverticaleper l'aeronautica

Monnalisa è l’innovativo centro di lavorazione a 5 assi orizzontale espressamente sviluppato per la lavorazione di parti strutturali monolitiche in alluminio di grandi dimensioni, particolarmente adatto ad applicazioni nel settore aeronautico. Grande attenzione alla movimentazione degli assi Il carro X è costituito da una struttura rigida a doppio montante in fusione di ghisa ed è movimentato da 4 riduttori con pignone integrato e 4 motori brushless. Lo schema è un Gantry di due sistemi Twin Drive per il recupero dei giochi tramite precarico elettronico. L’ asse Y scorre su pattini a rulli le cui guide sono alloggiate sulla fusione dell’asse X; l’asse Z è costituito da una fusione rettificata a parallelepipedo e scorre su pattini a rulli le cui guide sono invece alloggiate sulla fusione dell’asse Y. Il sistema a croce asse verticale / RAM, rispettivamente asse Y e asse Z è costituito da due fusioni integrate Box in Box. La posizione di tutti gli assi è rilevata tramite righe ottiche pressurizzate e codificate. Struttura estremamente robusta, in fusione di ghisa La struttura viene realizzata interamente in ghisa ed è opportunamente rinforzata per ottenere la massima rigidità e dinamicità con la minima deriva termica. Sono integrate sonde termiche PT100 per il rilevamento delle temperature per la riqualifica dimensionale degli assi. Magazzino utensili di grande capacità, fino a 500 posti Il magazzino consente di disporre 120 utensili, è posizionato lateralmente ed è opportunamente protetto da trucioli e polveri quando non utilizzato. Piano di lavoro doppio, del tipo a cambio pallet Le tavole sono costituite da due piani di lavoro di grandi dimensioni (3200 X 2000 mm),
