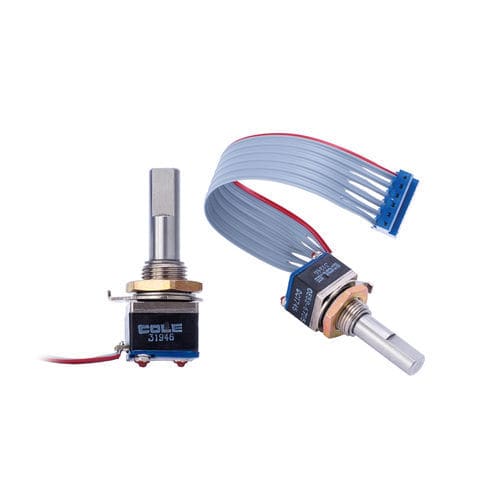

Encoder ottico OE52

incrementaleassolutoper aeromobile

Cole Instrument Corp. è emersa come produttore altamente competitivo di encoder ottici per soddisfare la domanda del mercato di una tecnologia di commutazione avanzata. Questa tecnologia ottica avanzata non utilizza contatti meccanici, riducendo il rumore ed eliminando il rimbalzo dei contatti. Gli encoder ottici sono più affidabili e duraturi dei tradizionali interruttori rotativi. Tutti i nostri encoder rotativi utilizzano un'uscita in quadratura che equivale a un codice grigio ripetuto a 2 bit. Il codice a 2 bit in quadratura è una forma di codice relativa o incrementale in cui è possibile determinare la direzione e la grandezza dell'encoder ottico, ma non il posizionamento assoluto. Nella maggior parte delle applicazioni questo non rappresenta un problema. In un encoder ottico rotativo in quadratura vengono utilizzati due rilevatori per fornire le uscite "A" e "B". Il rotore del codice blocca la luce infrarossa o la lascia passare verso i rilevatori. Quando l'albero ruota il rotore, l'uscita cambia stato per indicare la posizione. L'uscita risultante è costituita da due onde quadre sfasate di 90°. Quando ci si interfaccia con un'uscita a collettore aperto, sono necessarie resistenze di pull-up esterne da ciascuna uscita alla sorgente di alimentazione per fornire all'uscita la tensione di stato alta quando il fototransistor è "spento". La corrente di base viene fornita in un fototransistor quando la luce colpisce il rilevatore, mettendo a terra l'uscita. Questa disposizione digitale "on" o "off" consente al collettore aperto di interfacciarsi con le tecnologie di circuiti integrati comunemente utilizzate, come TTL, TTL LS, CMOS e HCMOS. Codifica 2 bit in quadratura Tensione di funzionamento - 5.0 ± .5 VDC Corrente di alimentazione - 30 mA max. a 5 VC.C Massimo livello logico basso - 0.5 V Minimo logico alto - 2.5 V Tempo di salita/discesa logica - <30 ms a 16,6 giri/min
