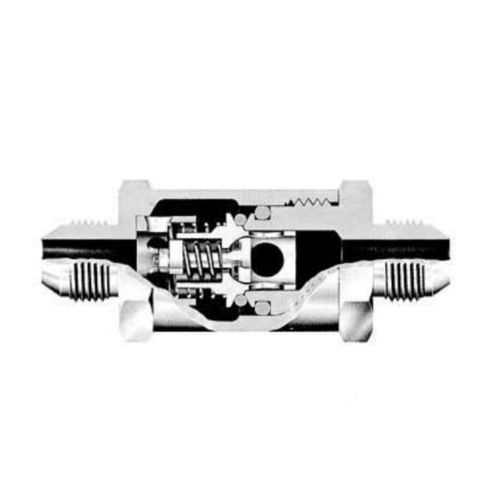

Valvola di non ritorno a fungo P-389 series

per aereo leggeromaschio-maschio

Chiusura assoluta a prova di perdite Nessuna perdita dallo stelo Pressione minima D Ovunque sia richiesta una tenuta perfetta, la comprovata affidabilità delle valvole di precisione Circle Seal offre una risposta completa: una combinazione di tenuta assoluta a prova di perdite in posizione chiusa e un funzionamento praticamente esente da manutenzione e un funzionamento praticamente esente da manutenzione. MATERIALI Alluminio. acciaio inox 303 NOTA Le valvole P-389 Sériés non sono normalmente disponibili a magazzino e possono essere soggette a quantitativi minimi di produzione per materiali, dimensioni o connessioni insolite. APPLICAZIONI TIPICHE Sul lato di aspirazione della pompa idraulica per evitare la perdita di aderenza o l'allagamento del serbatoio, utilizzata anche come valvola di scarico del vuoto e della pressione. Linea di alimentazione dell'aria, dell'olio o del carburante al serbatoio. TIPO DI VALVOLA Valvola di ritegno a tenuta circolare caricata a molla con elemento di scarico a otturatore incorporato. SCOPO Consente il flusso di vapore da fluorochimici liquidi e aria nei sistemi di lancio dei missili in una direzione, il flusso di vapore in direzione opposta, tranne che per lo spurgo dell'accumulo di pressione termica; il piccolo otturatore a molla della valvola di ritegno si apre per scaricare la pressione in eccesso. CARATTERISTICHE DI FUNZIONAMENTO Una leggera molla mantiene la valvola di ritegno normalmente chiusa, l'anello di tenuta circolare "0" impedisce la fuoriuscita con l'accumulo di pressione termica. il piccolo otturatore a molla della valvola di ritegno si apre per scaricare la pressione in eccesso
