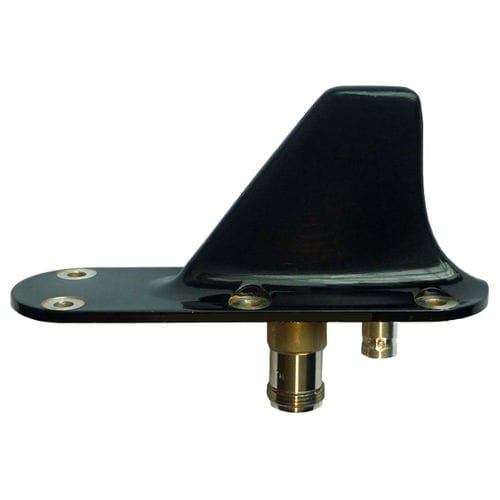

Antenna per aereo 10A29-5

UHFblade

L'antenna 10A29-5 è una pala in banda L progettata per l'uso nella gamma di frequenza 960-1220 MHz in applicazioni aviotrasportate. È simile alla 10A29-4 con un ingombro modificato e una porta di test. Con porta di test Connettore N 6 fori Frequenza minima 960 Frequenza massima 1220 Impedenza 50 Perdita di ritorno VSWR 1.5:1 Guadagno -3 dB rispetto al monopolo abbinato Polarizzazione Verticale Schema di irradiazione Azimutale Omnidirezionale Schema di radiazione in elevazione Consinusoidale Potenza di picco Watt 1500 Potenza media Watt 15 Dimensioni complete LxLxH mm 128 x 40 x 58 Altezza sopra la piastra di base mm 58 Massa kg 0.135 Tipo di connettore Sonda RF: N femmina
