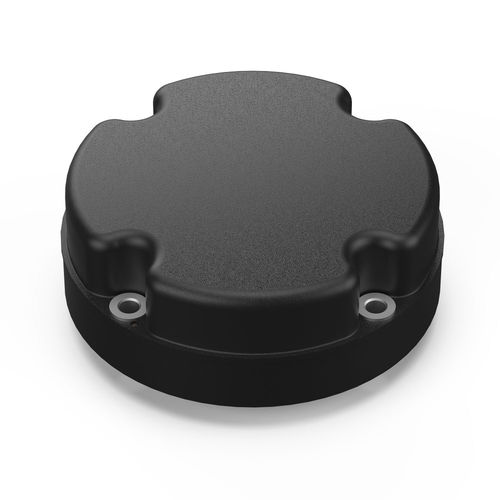

Antenna per aereo 20-7009

GPS

L'antenna CRPA a quattro elementi 20-7009 è un'antenna miniaturizzata CRPA (Controlled Reception Pattern Array) del Global Positioning System (GPS), progettata principalmente per operazioni aeree ad ala rotante e a terra. L'antenna 20-7009 è composta da quattro elementi radianti leggeri e stabili alla temperatura che operano con una copertura nominalmente emisferica nelle bande GPS L1 e L2. L'array è disponibile in diverse opzioni, tra cui configurazioni passive e attive. La configurazione attiva contiene quattro amplificatori a basso rumore protetti da filtri, che forniscono la reiezione dei segnali fuori banda indesiderati, e limitatori che forniscono protezione dai segnali ad alta potenza. Il CRPA attivo è progettato per funzionare insieme a un'unità di controllo dell'antenna digitale (DACU) di Chelton compatibile, che ospita la funzionalità elettronica anti-jam. Rifiuto delle interferenze Resistenza al disturbo Precisione di navigazione Codice M Dimensioni ridotte Massa ridotta Frequenza minima 1215.6 Frequenza massima 1587.42 Impedenza 50 Perdita di ritorno VSWR < 1.8:1 Guadagno 25.25 dB ± 1,75 dB e 28 dB ± 1,5 dB rispettivamente ai centri di banda L1 e L2 a 23°C. Polarizzazione RHCP Dimensioni complete LxLxH mm 114.3 x 114,3 x 43,5 Altezza sopra la piastra di base mm 43.5 Massa kg 0.5 Tipo di connettore Connettori SMA femmina
