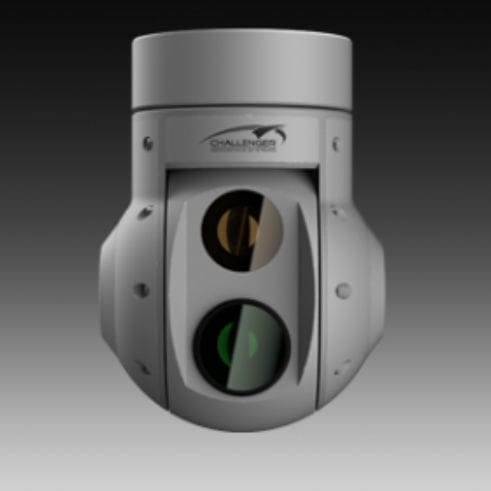

Gimbal 2 assi EXSS-170

per dronecon zoomcon videocamera

Sistema cardanico 2 assi con azionamento a coppia diretta ad alta larghezza di banda Videocamera daylight * PANASONIC GP-MH330 Campo visivo della videocamera daylight orizzontale - 65,1° a 2,3° verticale - 38,4° a 1,4° Illuminazione minima 0,4 lx (colore), 0,03 lx (B/N) Nucleo del riproduttore di immagini all'infrarosso * TC 640, modulo non raffreddato con otturatore Obiettivo del riproduttore di immagini all'infrarosso 50 mm atermico Campo visivo del riproduttore di immagini all'infrarosso 18° x 14° Gamma Pan/Tilt Illimitata - anello di scorrimento su entrambi gli assi Velocità di rotazione massima Fino a 300°/sec Risoluzione della posizione di retroazione * 0,072° o 1,25 mRad De-stabilizzazione Meno di 50 uRad (1σ) Interfaccia di controllo 1x RS232, 1x RS232 ausiliaria, fino a 3x GPIO con livelli di 3,3V per il controllo di dispositivi esterni, come la commutazione video, il controllo della meccanica di dispiegamento del gimbal, ecc. Uscita video Telecamera diurna - 1x componente Y Pb Pr fino a 1080i o ITU472-3 (PAL)Imager a infrarossi - 1x ITU472-3 (PAL) Entrambi i segnali (luce diurna e IR) sono disponibili contemporaneamente sul connettore esterno (cioè, nessuna commutazione video all'interno del gimbal) Peso 3,5 kg Tensione di lavoro 24-30 V Potenza inferiore a 20 W Interfaccia di controllo RS232, 115200 bps, 8N1, protocollo binario proprietario Connettore esterno * PC10TB, o personalizzato Descrizione del prodotto EXSS-170 è un sistema cardanico stabilizzato con giroscopio, contenente una telecamera diurna FULL HD con zoom ottico 30x e un imager a infrarossi con risoluzione 640*480. il gimbal giroscopico a 2 assi è stato sviluppato appositamente per applicazioni su diversi tipi di veicoli aerei senza pilota, con ala fissa o rotante. Tutta l'elettronica di controllo, necessaria per il funzionamento del gimbal, è inserita all'interno del guscio dell'unità. La piattaforma è controllata da motori a coppia diretta senza nucleo, costruiti appositamente, con trasmissione senza ingranaggi,
