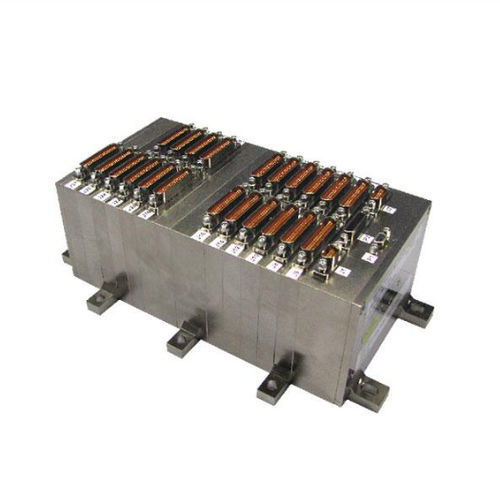

Connettore di dati PCM890

per aeromobileRS-232rettangolare

Il sistema PCM890 è la nuova generazione della serie di sistemi di acquisizione dati di grande successo PCM880. Il PCM890 è utilizzato per la strumentazione di missili, veicoli aerei e altre piattaforme che richiedono un encoder PCM robusto e di piccolo volume. Il PCM890 è il sistema principale per l'acquisizione, il condizionamento del segnale e la codifica di tutti i tipi di segnali. Versatilità, flessibilità e facilità d'uso sono le caratteristiche principali della progettazione hardware e software di questo sistema. Il microprocessore del sistema PCM890 analizza l'hardware installato, lo confronta con il formato dell'utente e segnala le discrepanze attraverso il software del sistema. Gli alloggiamenti del sistema PCM890 sono progettati per garantire la massima precisione dei risultati dei test negli ambienti più difficili. Tutti gli alloggiamenti sono a tenuta ambientale con schermatura e guarnizione EMI/RFI e soddisfano i requisiti MIL-STD-810E. Il sistema PCM890 è progettato per funzionare come encoder indipendente o in configurazione Master/Slave. Specifiche del sistema Configurazione: Modulo base con un massimo di 10 moduli dati per sistema master o slave. Configurazione e controllo: Programmazione e controllo tramite collegamento seriale RS-232 a un computer con software basato su Windows Velocità di trasmissione PCM: Selezione programmabile del clock interno o esterno. Il clock interno è programmabile da 1 kbps a 40 Mbps per i codici NRZ-L e RNRZ-L. Dimensione del frame PCM: Frame minori fino a 4096 parole. Cornici maggiori con un massimo di 256 cornici minori, o fino a 65.536 parole totali. Dimensione delle parole PCM: Lunghezza delle parole programmabile individualmente da 4 a 16 bit (compreso il bit di parità opzionale) Ordine delle parole PCM: Programmabile per MSB o LSB prima di tutto Tipi di parole PCM: Programmabile singolarmente per commutazione normale, super, sub o casuale
