Cellula robotizzata per l'aeronautica STAXX ONE

automatica

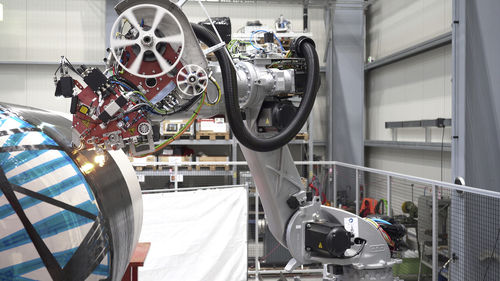

Lo STAXX ONE Single Tow End-Effector è un piccolo e leggero end-effector per il posizionamento automatico delle fibre altamente flessibile. Con una massa di circa 40 kg, può essere montato su qualsiasi robot industriale standard. Consente il posizionamento automatico delle fibre di parti complesse e supporta un'ampia gamma di materiali come PrePreg, TowPreg e Dry Fiber. Il tavolo di laminazione riscaldato opzionale può essere dotato anche di un dispositivo di tornitura a controllo NC. DATI TECNICI Bobina di materiale con controllo della tensione di traino Opzionale: Misura di livello Rullo di compattazione in acciaio inox o con rivestimento in polimero antiaderente Forza dell'unità di compattazione pneumatica controllata fino a 30dN (~kg) Bobina di raccolta del backfilm Raffreddamento interno ad acqua per il materiale preimpregnato Rullo di deviazione Opzionale: Rilevamento rottura traino Unità di taglio robusta per traini superiori a 50k Unità di riscaldamento controllata con emettitore a infrarossi, laser a diodi o lampada flash Flessibilità del materiale: Qualsiasi larghezza da 1/8'' a 2'' (50,08 mm) 2 set di rulli di compattazione per ¼" e ½" CARATTERISTICHE SPECIALI FLESSIBILITÀ R+D COMBINATA CON LA PRONTEZZA INDUSTRIALE Vari tipi di materiale (PrePreg, TowPreg, adesivi, DryFiber, ecc.) Dimensioni flessibili del materiale Controlli NC Siemens Buona accessibilità per pezzi complessi Concetto di cella modulare APPROCCIO EFFICIENTE IN TERMINI DI COSTI Non sono necessarie fondamenta Componenti di sistema standardizzati GEMELLO DIGITALE Layout della cella Sistema CAM per la programmazione offline basata su dati CAD 3D/2D Analisi delle collisioni Simulazione sia per la macchina che per il concetto di layup
