Rivettatrice elettrica CPAC

per rivettiper l'aeronauticaautomatizzata

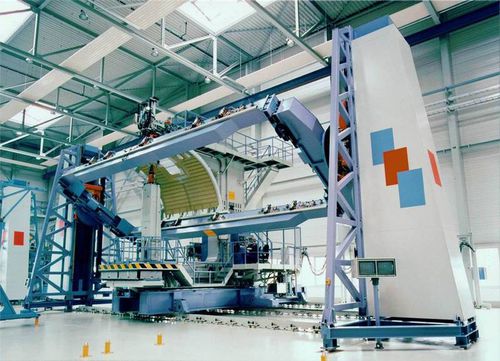

La C-Frame Panel Assembly Cell (CPAC) è un sistema di rivettatura di pannelli ad alte prestazioni. Il sistema è una delle macchine di fissaggio più vendute al mondo. È ideale per fissare pannelli di pelle e di ala di dimensioni da piccole a molto grandi. Il CPAC consente di ottenere tempi di ciclo rapidissimi, mantenendo un'eccellente qualità dei componenti. Il sistema, altamente adattabile, può essere configurato con un'attrezzatura flessibile per consentire un'elevata flessibilità del pezzo e una facile integrazione del processo produttivo. Il design compatto del CPAC e la disposizione regolabile delle stazioni consentono di utilizzare in modo efficiente lo spazio prezioso dell'officina, riducendo al minimo gli investimenti in infrastrutture edilizie. Il sistema di posizionamento del telaio a C può essere spostato e quindi mantenuto indipendente dal sistema di posizionamento del pezzo. Il pezzo può essere caricato sia in verticale che in orizzontale. Con oltre 50 installazioni in tutto il mondo, il sistema è ben collaudato in produzione. DATI TECNICI RIVETTATORE Capacità: fino a 21 rivetti/min Avanzamento del mandrino: fino a 300"/min (7.620 mm/min) Velocità della punta: 50 - 18.000 giri/min Materiale: Alluminio / Titanio / Composito Ripetibilità della svasatura: ± 0,0006" (± 0,015 mm) Opzionale 10/32" (7,9 mm) Forza di sollevamento: fino a 18.000 libbre (8.000 daN) Forza di serraggio: 110 - 1.543 libbre (50 - 700 daN) SISTEMA DI POSIZIONAMENTO Assi lineari X, Y e Z Assi rotativi A, B, C Precisione di posizionamento asse lineare: ± 0,2 mm Precisione di posizionamento asse rotativo: ± 60 arcosec. CARATTERISTICHE SPECIALI Sistema di fissaggio completamente elettrico Cambio utensili ad alta velocità per mandrino e incudini superiori Mandrino di foratura ad alta velocità e precisione
