Rivettatrice elettrica MPAC

per rivettiper il settore aerospazialeautomatizzata

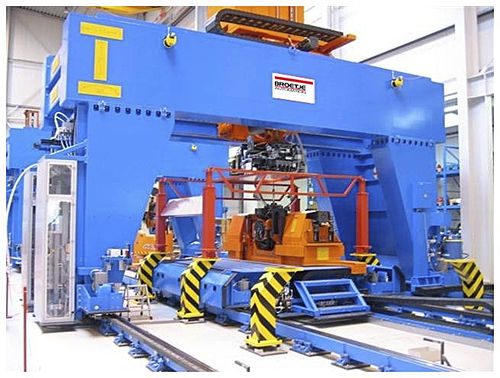

La Multi Panel Assembly Cell (MPAC) è una macchina di fissaggio automatizzata per vari tipi di pannelli. La configurazione flessibile, con effettore finale completamente elettrico e veicolo interno indipendente, consente di raggiungere i massimi livelli di produttività e la massima flessibilità dei pezzi. I sistemi MPAC sono ideali per movimentare le linee in modo efficiente, utilizzando sia il sistema a portale mobile su rotaia che il pezzo in movimento. Il posizionatore a 10 assi rende il sistema estremamente adattabile. Può essere configurato con l'attrezzatura flessibile opzionale di Broetje-Automation per consentire l'assemblaggio di più pannelli aeronautici in un unico sistema, ad esempio gusci, pannelli di pelle o ali. DATI TECNICI RIVETRO Velocità di foratura: 50 - 20.000 giri/min Ripetibilità della svasatura: ± 0,0006"/ ± 0,015 mm Forza di serraggio: 90 - 675 lbf / 41 - 300 daN Avanzamento del mandrino: fino a 300"/min / 7620 mm/min Materiale: Al/Ti / composito opzionale opzionale 10/32" / 7,9 mm Posizionatore Forza di ribaltamento: fino a 18.000 lbf / 8.000 daN POSIZIONATORE Precisione di posizionamento per asse: ± 0,002" / ± 0,05 mm Corsa di lavoro: Asse X: 1.397,2 pollici / 35.488 mm (non limitato) Asse Y: 244 pollici / 6.200 mm CARATTERISTICHE SPECIALI Nessuna limitazione nella lunghezza del pezzo Facilmente espandibile per applicazioni future grazie all'ampia area di lavoro Tutti i componenti sono raggiungibili dal pavimento => nessuna piattaforma possibilità di fissaggio a 180 gradi Sistema di fissaggio completamente elettrico (AEFS) Cambio utensili ad alta velocità per punte e incudini superiori Capacità Micro Peck VAD Sistema di alimentazione automatica dei dispositivi di fissaggio (AFFS) Controlli NC Siemens (10 assi per posizionatore) Sistema di lubrificazione a quantità minima (MQL) / BA Lube Asse Z: 129 pollici / 3.277 mm
