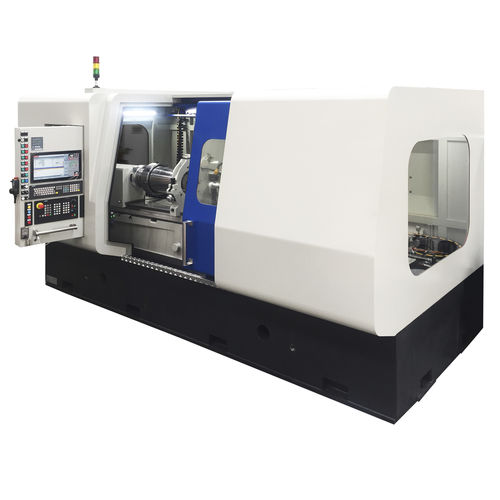

Macchina di rettifica cilindrica interna GSB500-OF

per l'aeronauticaper carrelli di atterraggio

RETTIFICA INTERNA-SMUSSATURA-FACCIALE CONFIGURAZIONE DELLA MACCHINA LA TESTA DELLA MOLA SI MUOVE SU X-Z-B APPLICAZIONE PARTI MECCANICHE CARATTERISTICHE SPECIFICHE Altezza dei centri 275 [mm] Diametro di rotazione sulla tavola 500 [mm] Distanza massima tra piattaforma e centro di rotazione 2250 [mm] Diametro massimo sulla tavola 550 [mm] Lunghezza massima di rettifica interna 500 [mm] Rotazione asse B della testa della mola 360° CONFIGURAZIONE DELLA MACCHINA -BASE: in Composital -UNITÀ RUOTA: si muove sugli assi X-Z-B, 3 elettromandrini (interni) -SISTEMA DI MISURA: Sistema di controllo del processo multifunzione, dispositivo di misura in-process a 2 punti, idrofono per il controllo del contatto ruota-pezzo -Controllo CNC
