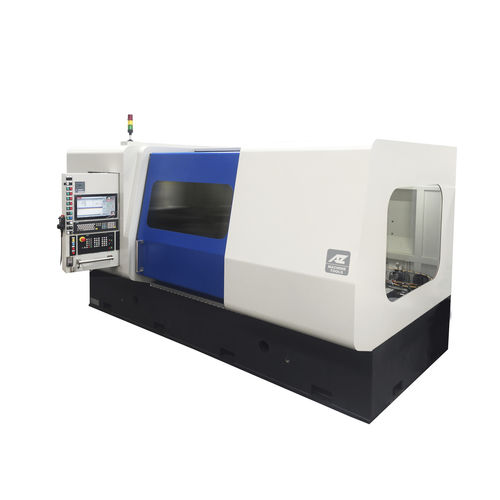

Macchina di rettifica cilindrica interna GSB600-ME

3 assiper il settore aerospazialeper carrelli di atterraggio

RETTIFICA INTERNA-SMUSSATURA-FACCIALE CONFIGURAZIONE DELLA MACCHINA LA TESTA DELLA MOLA SI MUOVE SU X-Z-B, ROTAZIONE DELLA TAVOLA -30°+30° APPLICAZIONE PARTI MECCANICHE CARATTERISTICHE SPECIFICHE Altezza dei centri 330 [mm] Diametro di rotazione sulla tavola 600 [mm] Distanza massima tra piattaforma e centro di rotazione 1015 [mm] Diametro massimo sulla tavola 600 [mm] Lunghezza massima di rettifica interna 400 [mm] Rotazione asse B della testa della mola-3 mandrini interni CONFIGURAZIONE DELLA MACCHINA -BASE: in Composital -UNITÀ RUOTA: si muove sugli assi X-Z-B, 3 elettromandrini (interni) -SISTEMA DI MISURA: sistema di controllo del processo multifunzione, dispositivo di misura in-process a 2 punti, idrofono per il controllo del contatto ruota-pezzo -Rotazione manuale del TAVOLO ± 30° per pezzi conici -Controllo CNC
