Centro di lavoro 5 assi CM 3040
con mandrino orientabileper il settore aerospazialea portale

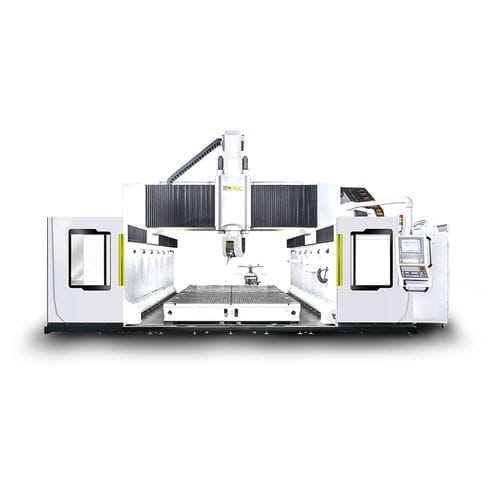

Centro di lavoro 5 assi - CM 3040 - APEC CNC - con mandrino orientabile / per il settore aerospaziale / a portale
Centro di lavoro 5 assi - CM 3040 - APEC CNC - con mandrino orientabile / per il settore aerospaziale / a portale
Centro di lavoro 5 assi - CM 3040 - APEC CNC - con mandrino orientabile / per il settore aerospaziale / a portale - immagine - 2
Centro di lavoro 5 assi - CM 3040 - APEC CNC - con mandrino orientabile / per il settore aerospaziale / a portale - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
con mandrino orientabile
Applicazioni
per il settore aerospaziale
Altre caratteristiche
a portale
Velocità di rotazione

28.000 rpm
(175.929 rad.min-1)

Corsa X

4.000 mm
(157,48 in)

Corsa Y

3.000 mm
(118,11 in)

Corsa Z

1.500 mm
(59,06 in)

Descrizione

-Per la lavorazione dei compositi aerospaziali -Sistema di raccolta e filtraggio della polvere -Asse X azionato da cremagliera e pignone -Asse Y/Z azionato da viti a sfera La cappa telescopica di aspirazione della polvere controllabile da NC può allungarsi automaticamente tramite codice NC o funzione M, e non interferisce con il cambio degli utensili. NC controllabile tetto superiore copertura scorrevole Può impedire che la nebbia d'olio e la polvere trabocchino nell'area di lavorazione per proteggere la salute dell'operatore e la qualità dell'aria. Traslazione rapida - m /min - XY=30 Z=20 Attacco mandrino - - HSK63F Potenza del mandrino ( S 1 / S6) - kW - 20/25 Coppia del mandrino ( S 1 / S6) - Nm - 32/40 Testa a 2 assi raccomandata - - Testa di fresatura mono supporto Coppia di rotazione/giro - Nm - A=133/286 C=66.2/128 Velocità di rotazione/giro - rpm - A=C=100(cont) Angolo di rotazione/giro - gradi - A=±110°~±125° C=±360° Gambo dell'utensile - pz - 20T Lunghezza massima dell'utensile - mm - 300 Diametro massimo dell'utensile con utensile adiacente - mm - Ø70 Peso - tonnellate. - 35-65

---

VIDEO
