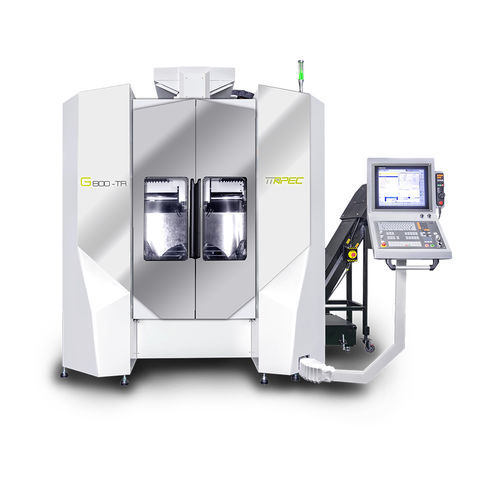

Centro di lavoro 5 assi G800 series

verticaleper il settore aerospazialea portale

-Adatto per la lavorazione di motori aerospaziali -La traversata rapida potrebbe raggiungere 48m/min -Struttura a U ad alta rigidità I tre assi sono guidati al centro di gravità (DCG) I centri guidati dei tre assi sono tutti su questi centri di gravità, che migliora notevolmente la stabilità dinamica della struttura. Tavola rotante con perno compatto Lo spostamento degli assi X/Y/Z e la rotazione della tavola lavorano individualmente per assicurarsi che la lavorazione sia libera dalle influenze dell'inerzia dei 3 assi. Il perfetto design servo-guidato dà un'eccellente stabilità di lavorazione. Struttura U-frame ad alta rigidità La sella e la colonna formano una struttura chiusa. Le macchine ad alta rigidità possono ridurre efficacemente le vibrazioni, aumentare la stabilità di lavorazione e migliorare la precisione di lavorazione. Il motore ad azionamento diretto aziona direttamente la tavola rotante per fornire una lavorazione di alta precisione. L'asse A/C è guidato da motori a presa diretta. La potenza può essere completamente trasmessa e fornisce capacità di lavorazione ad alta precisione. Asse A - deg - ±120 Asse C - deg - ±360 Coppia dell'asse A (S1/max) - Nm - 4.268/7.554 Coppia dell'asse C (S1/max) - Nm - 2.134/3.777 Traslazione rapida - m /min - XYZ=48 Accelerazione asse X.Y.Z - m/sec² - 6 Attacco mandrino - - HSK63A Potenza del mandrino ( S1 / S6) - kW - 20/24 Coppia del mandrino ( S1 / S6) - Nm - 45.5/55 Attacco utensile - pz - 32T
