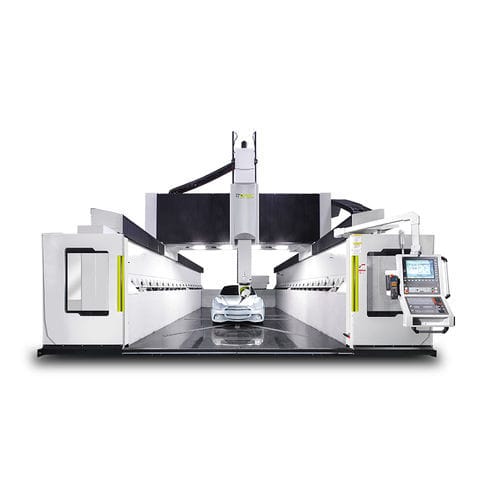

Centro di lavoro 5 assi G series

con mandrino orientabileper il settore aerospazialea portale

-lavorazione simultanea a 5 assi -Per la lavorazione di stampi -Struttura a U -Asse X/Y azionato da motore lineare -Asse Z azionato da doppie viti a sfera con innovativa tecnologia di raffreddamento ad acqua cava Struttura del flusso di forza a forma di U La struttura a forma di U in un unico pezzo e ad alta rigidità migliora la precisione e la stabilità a lungo termine grazie alla più breve trasmissione del flusso di forza e alla forza di taglio uniformemente distribuita Slittone in ferro duttile Lo slittone è fatto di ferro duttile per un'alta rigidità e lo smorzamento delle vibrazioni. L'accuratezza e la stabilità della lavorazione possono essere aumentate. Asse X/Y guidato da un motore lineare Il motore lineare fornisce un'eccellente dinamica e rigidità statica. L'avanzamento rapido dell'asse è fino a 60m/min e l'accelerazione è fino a 0.5G ~ 0.7G. La struttura è semplice e facile da mantenere senza perdita di potenza di trasmissione. Asse Z guidato da doppie viti a sfera con l'innovativa tecnologia di raffreddamento ad acqua cava L'asse Z è guidato da doppie viti a sfera che potrebbero garantire la concentricità del centro della parte mobile e il centro del peso in modo che la vibrazione possa essere eliminata. Inoltre, è dotato di un sistema di raffreddamento ad acqua cava per un controllo preciso della temperatura e della deformazione termica. Testa a due assi guidata da un motore a trasmissione diretta Un eccellente contorno di finitura superficiale potrebbe essere migliorato grazie al sistema del motore di azionamento diretto a coppia elevata delle teste a due assi. L'aspetto di piccole dimensioni è adatto alla lavorazione di superfici curve complesse e i vantaggi includono un basso errore, alta risoluzione e alta velocità. Area di lavoro ottimizzata Il design della colonna rialzata fornisce corse dell'asse Z più ampie, perfette per i costruttori di stampi
