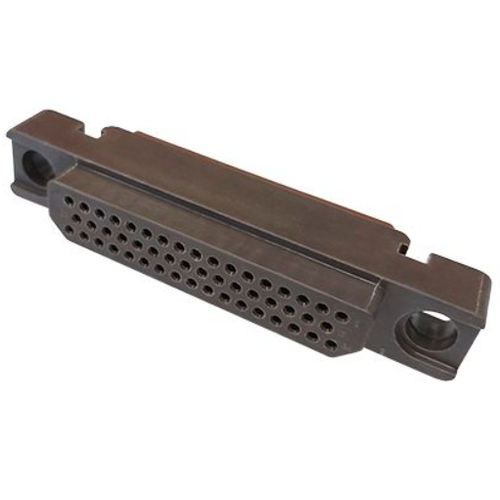

Connettore di dati 1900 series

per aeromobilequadraxrettangolare

Stato di raggiungimento: Non conforme Stato RoHS: Non conforme Stato di obsolescenza: Attivo Standard: EN3545 Numero di parte standard: EN3545E01FXA00A Descrizione del prodotto Il connettore 1900 / EN3545 è un connettore rettangolare composito disponibile con varie disposizioni dei contatti. Include contatti rimovibili a crimpare di dimensioni comprese tra 22 e 8 per cavi in rame e alluminio, comuni ai connettori della serie Mil-DTL-38999, come coassiali, twinax, triax e Quadrax.Gommino posteriore standard e sovrastampato e guarnizione interfacciale.Chiave configurabile e posti di blocco che forniscono 36 opzioni. Particolarmente adatto per applicazioni in cui non è necessaria la schermatura. Caratteristiche principali Specifiche commerciali aerospaziali per connettori rettangolari Termoplastica leggera e robusta Tecnologia Overmold che offre eccellenti prestazioni di tenuta Conformità a fuoco/fumo/tossicità secondo ABD0031 e FAR 25853 Meccanico Materiale dell'inserto - Silicio Ritenzione dell'inserto nel guscio (> a) - 35 daN Ritenzione del contatto - 6 daN Resistenza (n. di cicli) - 100 Vibrazioni - Tipo - Sinusoide Vibrazioni - Frequenza - Da 10 a 3000 Vibrazioni - Ampiezza - 20 g Vibrazioni - Durata - 12 h Urti - Tipo - Demi sinusoide Urti - Ampiezza - 50 g Urti - Durata - 11 ms Condizioni ambientali Temperatura di esercizio - Min -55 °C Temperatura di esercizio - Max - 175 °C Nebbia salina - 48 ore Resistenza ai fluidi - Resistenza all'aspersione - Carburante, Fluidi idraulici, Prodotti per la pulizia, Fluidi antighiaccio, Fluidi di raffreddamento Tenuta Interfacciale - 147 hPa Immersione a bassa pressione dell'aria - 147 hPa Resistenza elettrica Resistenza di isolamento (> a) - 5000 MΩ Fuoco Conformità al fumo - ABD 0031, EN 2591-317 Peso Peso - 26,19 g
