Stato di raggiungimento: Conforme
Stato RoHS: Conforme
Stato di obsolescenza: Attivo
Standard: EN4165 | MBBN3330
Numero di parte standard: MBBN3330MD40S00 | EN4165M6A200
Descrizione del prodotto

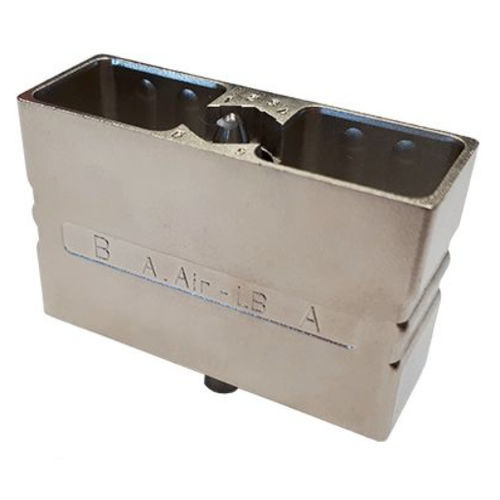

EN4165 / SIM è un connettore rettangolare modulare e multifunzionale. È composto da gusci e moduli, che insieme creano una soluzione integrata, in grado di supportare requisiti avanzati di segnale e alimentazione in una frazione di spazio. La sua flessibilità e semplicità di progettazione e funzionamento rendono il SIM un'alternativa competitiva per un'ampia gamma di applicazioni. Sono disponibili in versione composita per applicazioni che consentono di ridurre il peso.
Caratteristiche principali
Specifiche aerospaziali militari e commerciali per connettori modulari rettangolari
Design modulare ed efficiente in termini di spazio
Moduli SIM in tecnologia overmold
Versatilità di miscelazione e abbinamento (RF, Quadrax, Triax, Twinax e Coax, Fibre ottiche, RJ45, Segnale e Potenza)
Disponibili in configurazioni standard mono, a 2 e 4 bay o personalizzate
Le specifiche EN4165 sono paragonabili alle prestazioni dello standard americano MIL-STD-810
Incendio/Fumo/Tossicità conformi a ABD0031 e FAR 25853
Meccaniche
Placcatura del guscio - Nichel brillante
Resistenza (numero di cicli) - 500
Vibrazioni - Tipo - Casuale
Vibrazioni - Frequenza - Da 50 a 2000
Vibrazioni - Ampiezza - 22,6 g
Vibrazioni - Durata - 24 ore
Urti - Tipo - Demi sinusoide
Urti - Ampiezza - 100 g
Urti - Durata - 6 ms
Frequenza di risonanza - 128 Hz
Carico statico - 10 daN
Ambiente
Temperatura di esercizio - Min -55 °C
Temperatura di esercizio - Max - 175 °C
Nebbia salina - 500 h
Resistenza ai fluidi - Resistenza all'aspersione - Carburante, Fluidi idraulici, Prodotti per la pulizia, Fluidi antighiaccio, Fluidi di raffreddamento
Fuoco
Conformità ai fumi - ABD 0031, EN 2591-317, NFF 16-101, NFF 16-102
---
