Macchina di misura tradizionale ottico EdgeMaster

per l'aeronautica3D

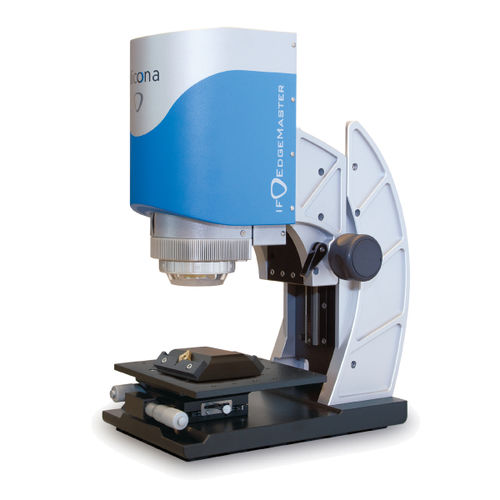

EdgeMaster è un sistema di misurazione ottico 3D per la misura automatica dei taglienti. I bordi di inserti, punte, frese e altri utensili tondi possono essere misurati indipendentemente dal tipo, dalla dimensione, dal materiale o dalla finitura superficiale. Gli utilizzatori possono misurare raggi >2μm e gli angoli di spoglia inferiore, di cuneo e di spoglia superiore degli utensili anche di diverse tipologie, sia del tipo "a cascata" che "a tromba". I risultati, tracciabili e ripetibili, sono ottenuti con un'elevata risoluzione verticale anche in presenza di vibrazioni, variazioni di temperatura e di luce ambientale. L'elevata risoluzione verticale consente inoltre la misura di scheggiatura, ed anche la misurazione della rugosità superficiale. L’alta densità dei punti di misura L’elevato dettaglio della misura è garantito dall’elevato numero di punti di misura, fino a 500 milioni. Ciò consente di misurare tolleranze micro-e sub micrometriche anche con elevate distanze di lavoro. L’alta densità dei punti di misura della variazione di fuoco permette di mantenere costantemente elevati la risoluzione laterale e verticale, anche su volumi di misura molto alti. Misurazione di fianchi inclinati La luce multidirezionale è fondamentale per la buona riuscita delle misure. L’angolo massimo misurabile non viene così ridotto dall’apertura numerica della lente. Ciò consente la misurazione di geometrie superficiali aventi dei fianchi con angoli fino a 87°. Superfici a riflettività variabile La tecnologia Smart Flash permette di misurare ad alta risoluzione anche materiali con caratteristiche superficiali di riflettività molto variabili.
