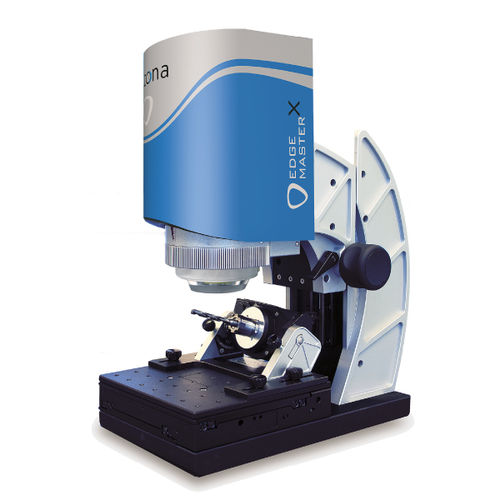

Macchina di misura tradizionale ottico EdgeMasterX

per l'aeronautica3D

EdgeMasterX nasce dalla linea di prodotti Alicona per la misura ottica e automatica degli utensili ad alta risoluzione. Si tratta di un sistema di misura completamente automatizzato per il controllo qualità di punte, frese e altri utensili a sezione circolare da applicare in produzione. In particolare, EdgeMasterX consente la misurazione automatica di taglienti multipli. In combinazione con un'unità di rotazione motorizzata, gli utilizzatori possono usufruire della misurazione di più taglienti, anche smussati, con un solo protocollo di misura. Gli scostamenti da un file CAD o da una geometria di riferimento sono evidenziati da un sistema "a semaforo". Le misurazioni possono essere avviate con un singolo bottone che ne permette l'esecuzione senza ulteriori interventi da parte degli utilizzatori. L’alta densità dei punti di misura L’elevato dettaglio della misura è garantito dall’elevato numero di punti di misura, fino a 500 milioni. Ciò consente di misurare tolleranze micro- e sub micrometriche anche con elevate distanze di lavoro. L’alta densità dei punti di misura della Variazione di Fuoco permette di mantenere costantemente elevati la risoluzione laterale e verticale, anche su volumi di misura molto alti. Misurazione di fianchi inclinati La luce multidirezionale è fondamentale per la buona riuscita delle misure. L’angolo massimo misurabile non viene così ridotto dall’apertura numerica della lente. Ciò consente la misurazione di geometrie superficiali aventi dei fianchi con angoli fino a 87°.
