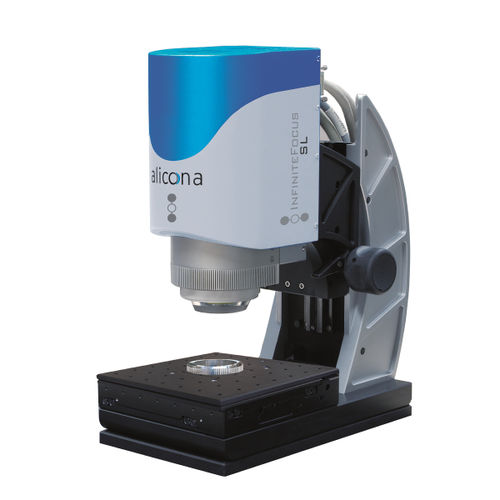

Macchina di misura tradizionale ottico InfiniteFocusSL

laserper l'aeronautica3D

InfiniteFocusSL è un sistema ottico di misura 3D economicamente vantaggioso, creato per la misura facile, veloce e tracciabile di forme e finiture su superfici microstrutturate. Si possono misurare sia la forma sia la rugosità dei componenti con un solo sistema. Inoltre, si ottengono immagini a colori con ad alto contrasto e profondità di campo. L’elevata distanza di lavoro - fino a 33 mm - in combinazione con un’area di misura di 50 mm x 50 mm consente una vasta gamma di applicazioni. Le misure sono ottenute in pochi secondi e alcune caratteristiche ne aumentano ulteriormente la facilità d'uso - come il laser coassiale per una messa a fuoco facile e veloce. Grazie all'interfaccia di automazione, InfiniteFocusSL è utilizzabile anche per la misura completamente automatica in produzione. L’alta densità dei punti di misura L’elevato dettaglio della misura è garantito dall’elevato numero di punti di misura, fino a 500 milioni. Ciò consente di misurare tolleranze micro- e sub micrometriche anche con elevate distanze di lavoro. L’alta densità dei punti di misura della variazione di fuoco permette di mantenere costantemente elevati la risoluzione laterale e verticale, anche su volumi di misura molto elevati. Misurazione di fianchi inclinati La luce multidirezionale è fondamentale per la buona riuscita delle misure. L’angolo massimo misurabile non viene così ridotto dall’apertura numerica della lente. Ciò consente la misurazione di geometrie superficiali aventi dei fianchi con angoli fino a 87°. Misurazione di sottosquadri Con Real3D, gli utenti misurano i loro componenti da ogni possibile prospettiva diversa.
