Svasatore per tubi idraulico 35

per il settore aeronautico

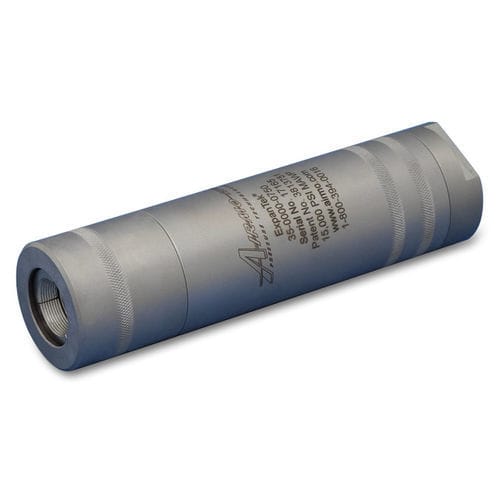

Il brevettato ExpanTek® Modello 35 Series Tube Expansion Tool è un attrezzo lavorato con precisione che fornisce versatilità per l'uso in applicazioni di idroespansione. L'attrezzo è progettato per l'espansione ad alta pressione dei tubi. Utilizzando questo strumento unico insieme a una fonte di alimentazione ad alta pressione, come l'alimentatore idraulico ExpanTek® Modello HPS, si espandono rapidamente i tubi per le bobine delle caldaie, le bobine di refrigerazione e gli assemblaggi tubolari. L'attrezzo della serie 35 è un giunto a scatto adatto all'idroespansione di tubi con tolleranze OD standard e pressione massima di lavoro fino a 15.000 psi (1.034 bar). Per idroespandere un tubo, collegare l'attrezzo serie 35 con le valvole di sfiato automatico NuQuip® opzionali a un'estremità del tubo. Adattare il secondo attrezzo serie 35 a una linea di servizio a pressione e farlo scivolare sull'estremità rimanente. Premere saldamente entrambi gli attrezzi contro l'arresto interno. Quando la linea di servizio è pressurizzata a 50 psi (3,45 bar), le pinze sono attivate per una presa positiva. Continuare a pressurizzare il tubo fino a raggiungere la pressione di espansione. Fare attenzione a non superare la pressione massima dell'attrezzo. Dopo che il tubo è espanso e la pressione della linea di servizio scende a 0 psi/bar, le pinze si rilasciano automaticamente; permettendo una rapida rimozione degli utensili dal pezzo. L'attrezzo della serie 35 può gestire tubi e raccordi standard e metrici da 0,24 in. a 1,00 in. OD (da 6,0 mm a 25,4 mm OD) di diametro. Pressione massima: - Pressioni di lavoro fino a 15.000 psi (1.034 bar) Gamma OD del tubo: - da 0.24 in. a 1.00 in. OD (da 6,0 mm a 25,4 mm OD) Temperatura: - da 32° F a 120° F (da 0° C a 49° C) Servizi: - Acqua, olio e altri liquidi su richiesta Presa della pinza: - sul diametro esterno del tubo
