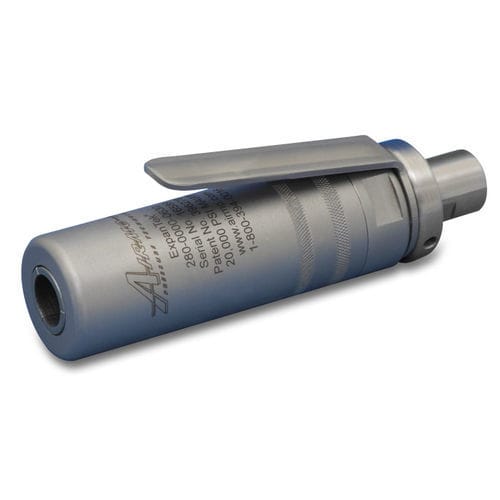

Svasatore per tubi idraulico 280

per il settore aeronautico

L'ExpanTek® Modello 280 Series Tube Expansion Tool offre un accoppiamento rapido e a scatto e una sigillatura positiva per l'espansione dei tubi ad alta pressione. Quando viene utilizzato con l'alimentatore idraulico ExpanTek® Modello HPS, l'attrezzo espande rapidamente i tubi per applicazioni HVAC, comprese le bobine di caldaie e di refrigerazione, e gli assemblaggi tubolari. L'attrezzo della serie 280 è adatto all'espansione ad alta pressione di tubi con tolleranze OD standard e pressione massima di lavoro fino a 20.000 psi (1.379 bar). Per espandere un tubo, collegare l'attrezzo Modello 280 con le valvole di spurgo automatico dell'aria NuQuip® opzionali alla linea di pressione. Collegare l'attrezzo al tubo premendo la maniglia per ritrarre le pinze. Spingere il tubo nell'attrezzo fino a premere contro il fermo del tubo. Questo fornisce istantaneamente una tenuta completa. Quando la maniglia dell'attrezzo viene rilasciata, le pinze sono inserite e pronte per un funzionamento sicuro. Successivamente applicare la pressione del sistema al livello desiderato, ma non superare la pressione massima di funzionamento. Dopo i cicli di funzionamento e la pressione scende a 0 psi/bar, scollegare premendo la maniglia per rilasciare le pinze e tirare per rimuovere l'attrezzo. L'attrezzo della serie 280 gestisce tubi e raccordi standard e metrici da 0,38 in. a 1,00 in. OD (da 9,6 mm a 25,4 mm OD) di diametro. Pressione massima: - Pressioni di lavoro fino a 20.000 psi (1.379 bar) Gamma OD del tubo: - da 0.38 in. a 1.00 in. OD (da 9,6 mm a 25,4 mm OD) Temperatura: - da 32° F a 120° F (da 0° C a 49° C) Servizi: - Acqua, olio e altri liquidi su richiesta Velocità: - Flusso pieno, alta velocità di riempimento Presa della pinza e guarnizione: - Sul diametro esterno del tubo Presa: - Design compensato a pressione per un funzionamento sicuro
