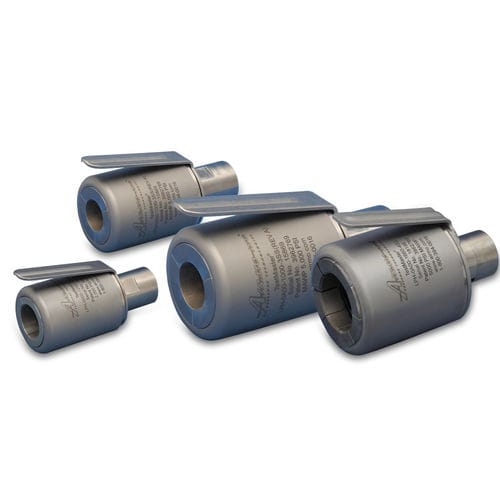

Strumento di test di pressione LPH

per avionicaper l'aeronauticacompatto

Gli strumenti di prova idrostatici brevettati TestMaster® Modello LPH sono progettati appositamente per afferrare e sigillare positivamente i tubi con estremità lisce. La molla di sicurezza pre-afferra il tubo e il meccanismo di serraggio assicura una presa costante e positiva durante il ciclo di lavoro. Gli strumenti sono disponibili con azionamento manuale a leva o pneumatico. L'utensile può essere utilizzato con una varietà di servizi, tra cui acqua, olio e altri liquidi. Gli utensili della serie LPH sono adatti per prove di pressione idrostatica e di idroespansione fino a 5.000 psi (345 bar) secondo le specifiche militari, nucleari, automobilistiche e aerospaziali: API, ASTM, ASME, ISO, DIN e BS. Il design compatto e bilanciato è particolarmente adatto alle aree di lavoro ristrette, come le linee degli aerei o i sistemi di riscaldamento e raffreddamento. L'utensile della serie LPH è in grado di gestire tubi, condotti e raccordi di dimensioni standard e metriche da 0,13" a 6,63" (da 3,2 mm a 168,3 mm) di diametro. Pressione massima: - Pressioni di esercizio fino a 5.000 psi (345 bar) Gamma di diametro esterno del tubo: - Da 0,13 a 6,63 pollici di diametro esterno (da 3,2 a 168,3 mm). OD (da 3,2 mm a 168,3 mm OD) Temperatura: - da 32° F a 120° F (da 0° C a 49° C) Servizi: - Acqua, olio e altri liquidi Velocità: - A pieno flusso, alta pre-compilazione Presa e tenuta della pinza: - Sul diametro esterno del tubo Presa: - Design a pressione compensata per un funzionamento sicuro Funzionamento dell'utensile: - Azionamento a leva, ad aria singola o doppia Rilascio della pinza a leva: - Rimozione rapida dell'utensile Speciale principio di bloccaggio della pinza di serraggio: - Permette l'utilizzo di tubi di lunghezza inferiore Arresto interno del tubo predeterminato: - Non richiede misurazioni Pinze a bassa marcatura: - Impediscono il collasso e il danneggiamento dell'estremità del tubo Tolleranze integrate sull'estremità del tubo: - Non richiede il taglio delle estremità
