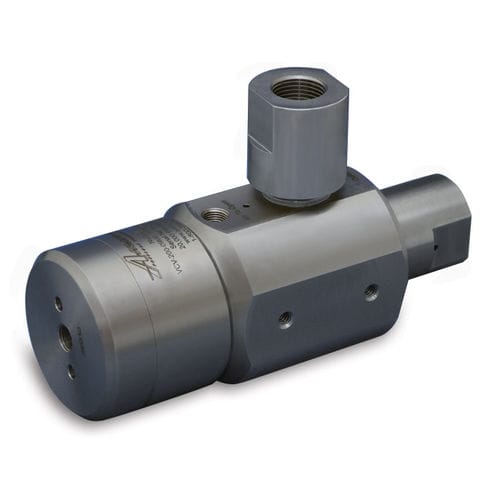

La valvola di controllo NuQuip® modello VCV è una valvola di controllo dei fluidi ad azionamento pneumatico progettata per pressioni e portate elevate. Queste valvole a due posizioni hanno un orientamento della porta ad angolo retto. Gli attuatori pneumatici integrati forniscono una rapida commutazione anche alla massima pressione di esercizio, utilizzando solo 80 psi di aria (5,5 bar di aria). La valvola di controllo modello VCV è disponibile con configurazione metallo-metallo o sede morbida. Sono disponibili diverse scelte di porte.
Servizi: - Acqua, olio, altri liquidi o gas inerti
Funzionamento: - Doppio pilota ad aria compressa
Capacità di flusso: - Ottimizzato per ogni dimensione dell'attacco
Tipi di porta: - NPT, MP, MS, OD
Tipi di sede: - Metallo-metallo o sede morbida
Montaggio: - Il corpo ha sei fori filettati da 1/4 di pollice
Costruzione: - Acciaio inossidabile lavorato con precisione e trattato termicamente
Opzioni personalizzate: - Disegni personalizzati considerati
APPLICAZIONE
La valvola di controllo NuQuip® modello VCV è adatta all'uso in applicazioni di controllo che richiedono alte pressioni e flussi elevati. Queste valvole sono disponibili nelle versioni da 10.000 e 20.000 psi (versioni da 689 e 1.379 bar), tutte con percorsi interni ottimizzati per il massimo flusso. La costruzione in acciaio inossidabile offre resistenza ai mezzi corrosivi. Il VCV con sede metallo-metallo può essere utilizzato con acqua, olio o altri liquidi. La VCV con sede morbida può anche essere utilizzata per la tenuta senza perdite di gas inerti.
CONFIGURAZIONE DELLA VALVOLA
Funzionamento: Doppio pilota ad aria compressa
Capacità di flusso: Ottimizzata per ogni dimensione della porta
Tipi di porta: NPT, MP, MS, OD
NPT = Filettatura nazionale del tubo
MP = Media pressione
MS = Specifica militare MS33649
OD = Diametro esterno del tubo a compressione
Stile della sede: Metallo-metallo o sede morbida
Montaggio: Il corpo ha sei fori filettati da 1/4
---
