Banco per test in pressione

di portataper test di temperaturaper pistole di erogazione del carburante

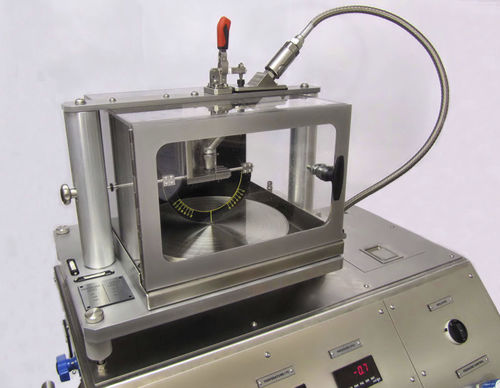

Aerotest Limited ha progettato, sviluppato e fornito una gamma di attrezzature compatte, mobili, facili da usare e convenienti per il test del modello di spruzzo dell'ugello del carburante, progettate per verificare gli ugelli del carburante Alison T56-A14/A15 mediante lavaggio, segmentazione e test di pressione di prova secondo i programmi di test raccomandati dagli OEM. L'impianto di prova degli ugelli del carburante può essere progettato per testare ugelli di carburante alternativi. Ogni impianto è Pre commissionato prima della consegna su una base "TURNKEY", per la verifica degli ugelli del carburante. Un impianto chiavi in mano pre-commissionato per la verifica dello schema di spruzzo degli ugelli di combustibile include quanto segue: L'impianto di prova consiste in un armadietto completamente mobile in acciaio inossidabile spazzolato con lavello integrale, camera di spruzzo/visualizzazione e controllo del flusso con un pannello di controllo ergonomicamente angolato che contiene tutta la strumentazione e i controlli necessari per far funzionare l'impianto. Un'unità di controllo della temperatura del fluido è collegata all'armadio della struttura di prova per mantenere la temperatura del fluido all'interno del serbatoio ai limiti richiesti. Tutte le attrezzature utilizzate nell'impianto sono pienamente compatibili con il fluido operativo MIL-PRF-7024E tipo II (comunemente noto come fluido di calibrazione). L'ugello del carburante in prova può essere visto attraverso una camera di spruzzo in perspex trasparente. La camera di nebulizzazione consiste in una porta di accesso e in un attrezzo di prova specifico che si trova sulla parte superiore della piastra di supporto della camera di prova di nebulizzazione principale. La camera di prova dello spruzzo fornisce la seguente capacità: Lavaggio dell'ugello del carburante. Verifica dell'angolo di spruzzo dell'ugello del carburante. Misurazione dell'angolo di spruzzo a 3" di raggio dalla punta.
