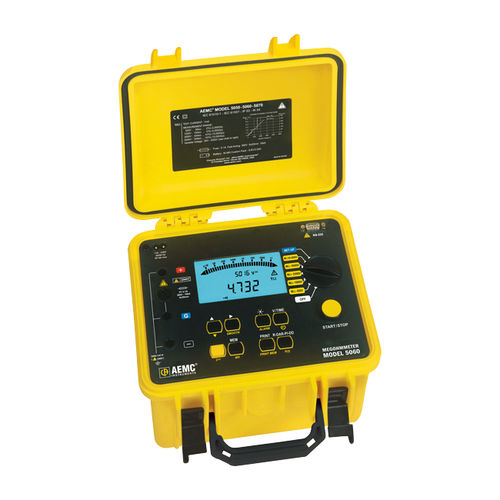

Il Megohmmetro digitale/analogico Modello 5060 è l'ultimo nato tra i tester di isolamento a 5000V. Le caratteristiche includono il calcolo automatico e la presentazione del rapporto di assorbimento dielettrico (DAR), dell'indice di polarizzazione (PI) e della scarica dielettrica (DD). Il vero megaohmmetro® modello 5060 visualizza la tensione di prova, la resistenza di isolamento e la corrente di dispersione durante il test. La capacità del campione e la tensione di scarica presente sui puntali vengono visualizzate al termine del test. Questo strumento è stato progettato con il massimo livello di sicurezza incorporato. Il modello 5060 può essere alimentato da una batteria interna ricaricabile o dalla rete elettrica CA. Una porta RS-232 consente di configurare l'unità e di eseguire un test dal PC. I rapporti di prova possono essere generati direttamente dallo strumento a una stampante o attraverso il PC utilizzando il software di analisi DataView®.
Misura di tensione CA/CC
Gamma - da 1 a 4000 V
Precisione - da 1 a 99,9 V: ±(1% R + 5ct)
da 100 a 4000V: ±(1% R + 3ct)
Risoluzione - da 1 a 99,9 V: 0,1 V
da 100 a 999V: 1V
da 1000 a 4000V: 2V
Gamma di frequenza - Da 1 a 2500V: DC o da 15 a 500Hz
da 2501 a 4000V: DC
Impedenza di ingresso - 750kΩ o 3MΩ (a seconda della gamma)
Misura dell'isolamento
Tensione di prova / Gamma di resistenza - 500V: da 30kΩ a 2TΩ
1000V: da 100kΩ a 4TΩ
2500V: 100kΩ a 10TΩ
5000V: 300kΩ a 10TΩ
Tensione variabile - da 40 a 5.100 V
Scarica automatica - Tempo di scarica 3, 10, 20% (selezionabile dall'utente) della tensione di prova
---
