Tester di rete CA7028

di impedenzadi caviper l'aeronautica

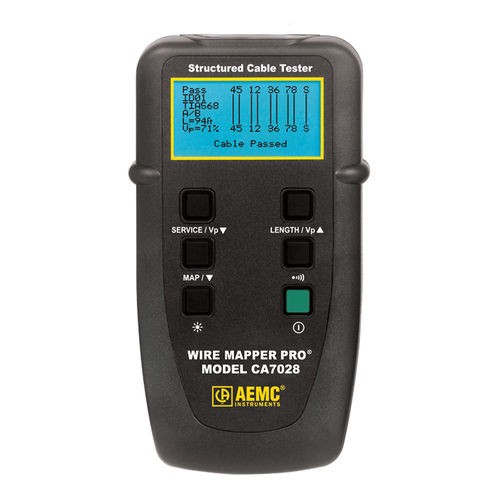

Il Wire Mapper Pro modello CA7028 è un tester portatile per la mappatura dei cavi strutturati e la risoluzione dei problemi, progettato per l'uso su cavi UTP, STP, FTP e SSTP dotati di connettori RJ-45 e cablati secondo le specifiche TIA568A/B ISO11801 e EN 50137, USOC o ISDN. Rileva coppie di circuiti aperti, cortocircuiti, fili incrociati, coppie incrociate, coppie invertite, coppie divise e difetti di schermatura. Il modello CA7028 è anche in grado di identificare le linee telefoniche e di dati. Se l'unità principale è collegata a una presa RJ-45 operativa, emette un segnale acustico continuo e visualizza se è presente una tensione telefonica su uno qualsiasi dei pin. Se si preme il tasto Service Detect, il CA7028 controlla e visualizza il servizio telefonico, 10BaseT, 100Mbit+ e token ring attivo. Portata - 500 piedi (150 m) Precisione - ±5% della lettura Tipo di cavo - UTP, STP, FTP, SSTP Guasti indicati - Coppia in cortocircuito Filo a circuito aperto Cortocircuito tra coppie Coppie divise/incrociate Inversione di coppia Continuità della schermatura Localizzazione del guasto - estremità vicina, estremità remota o distanza se a metà strada Visualizzazione dei guasti - Informazioni sui guasti e sulle impostazioni visualizzate in modo testuale e grafico Impedenza di uscita - Compensazione automatica Risoluzione del display dell'unità principale - LCD grafico da 128x64 pixel Retroilluminazione - Elettroluminescente blu Generatore di toni - Oscillante da 810 a 1110Hz Avviso di tensione - Avviso acustico e visivo di TNV (tensione della rete di telecomunicazione) Alimentazione - 4 batterie alcaline AA da 1,5 V (incluse) Spegnimento automatico - Dopo tre minuti Dimensioni Unità principale Telecomando (incluso) - 6,5 x 3,5 x 1,5" (165 x 90 x 37 mm) 2.5 x 2,0 x 1,0" (65 x 52 x 25 mm) Peso Unità principale Telecomando (incluso) - 12 oz (350 g) 1.5 oz (40 g) Temperatura di funzionamento - da 32° a 112°F (da 0° a 44°C) Temperatura di conservazione - da -4° a 158°F (da -20° a 70°C)
