Tester di cavi 6681

per l'aeronauticaportatile

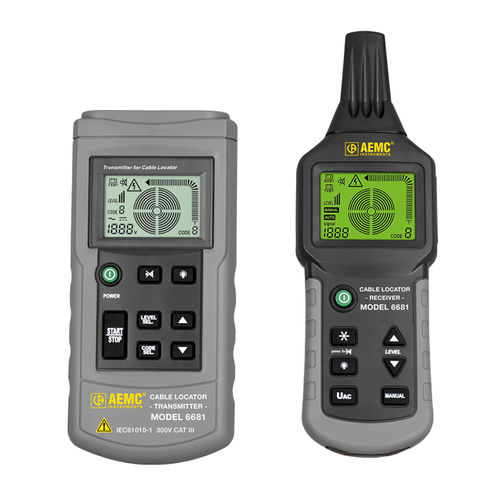

Il localizzatore di cavi AEMC modello 6681 individua cavi di telecomunicazione, cavi elettrici e di altro tipo interrati (nel terreno o nelle pareti) e tubi metallici, durante i lavori di modifica o manutenzione di impianti di categoria III (o inferiore), con tensioni di 300 V (o inferiori) rispetto alla terra. Il sistema può localizzare circuiti aperti, cortocircuiti, tracciare cavi e individuare fusibili o interruttori automatici. Lo strumento è un sistema portatile che comprende un trasmettitore, un ricevitore e accessori. Il trasmettitore e il ricevitore sono dotati di un ampio display LCD retroilluminato e di tasti di grandi dimensioni. Il trasmettitore applica una corrente alternata modulata al circuito da localizzare, creando un campo elettrico alternato proporzionale. Il trasmettitore è anche un voltmetro CA/CC; la visualizzazione della tensione misurata è accompagnata da un simbolo che segnala la presenza di una tensione. Inoltre, il trasmettitore è dotato di una funzione di autotest, che indica la buona trasmissione tra trasmettitore e ricevitore. Sia il trasmettitore che il ricevitore sono dotati di una torcia elettrica che aiuta l'operatore a lavorare in aree buie e non illuminate. Il ricevitore è dotato di un sensore sensibile che genera un display proporzionale al campo elettrico rilevato. Le variazioni di questo segnale, dopo la decodifica, l'elaborazione e il modellamento, consentono all'utente di determinare la posizione di cavi e tubi sotterranei e di individuare eventuali guasti. Il ricevitore comprende anche un cicalino che cambia tonalità in funzione dell'intensità del segnale rilevato.
