Appareil de mesure de puissance DX-2012SA

de courantde courant ACde tension

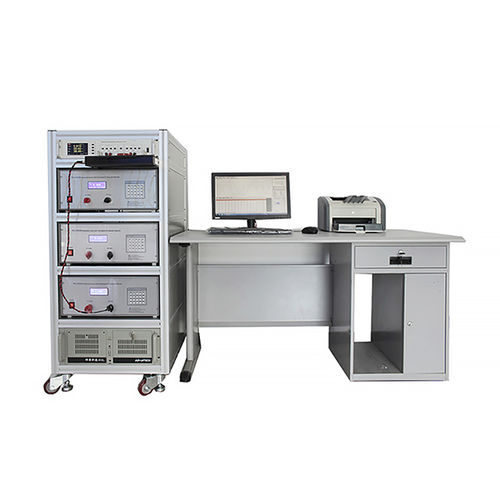

L'appareil de mesure de courant alternatif DX-2012SA mesure automatiquement la boucle d'hystérésis, la courbe d'aimantation et la courbe de perte des matériaux magnétiques doux tels que la ferrite douce, le permalliage, les matériaux amorphes et nanocristallins dans des conditions dynamiques (courant alternatif). Il mesure avec précision la rémanence Br, la force coercitive Hc, la perte totale spécifique Ps, la perméabilité d'amplitude µa, l'angle de perte δ, la perméabilité résistive µR, la perméabilité inductive µL, la perméabilité élastique µ′, la perméabilité visqueuse µ ", le coefficient d'inductance AL et la valeur Q, ainsi que d'autres paramètres caractéristiques magnétiques dynamiques. Il est conforme aux normes nationales chinoises GB 5026-85, GB 3658-90, GB/T 9632.1-2002, GB/T 19346-2003, à la norme industrielle SJ/T 10281-91 et à la norme internationale IEC 60367-1, IEC 60404-6. Le contrôle de l'ordinateur et l'échantillonnage A/D remplacent le pont analogique traditionnel, le fréquencemètre, l'ampèremètre, le voltmètre et le wattmètre, et l'ensemble du processus de test est réalisé automatiquement. Caractéristiques générales du graphique d'hystérésis CA (DX-2012SA) 1. Variétés d'échantillons testés : ferrite magnétique doux, permalliage, amorphe, amorphe et cristal nm. 2. Formes de l'échantillon testé : formes annulaires, E et U. 3. Les échantillons de test avec un circuit magnétique fermé peuvent être directement enroulés et mesurés sur les échantillons. L'échantillon, la bobine de magnétisation (N1) et la bobine de mesure (N2) forment un transformateur à vide. 4. La résistance non inductive est connectée à la boucle de la bobine de magnétisation pour déterminer le courant de magnétisation et l'intensité du champ magnétique par la mesure de la chute de pression sur la résistance non inductive, la valeur de crête du champ magnétique peut être verrouillée par rétroaction numérique, et la précision de verrouillage du champ magnétique est de 0,5 %.
