Appareil de mesure de champ magnétique DX-2012AM

pour l'aérospatiale

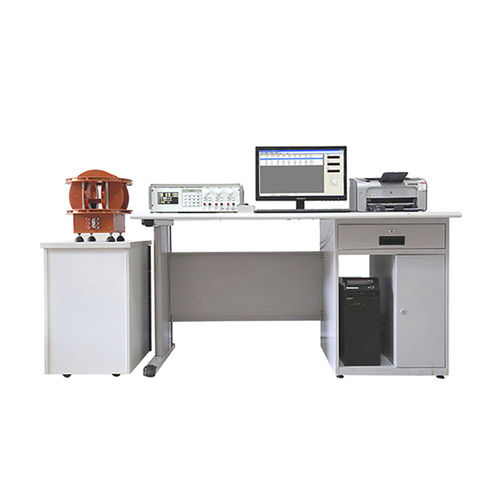

L'instrument de mesure de la déclinaison magnétique de l'aimant permanent DX-2012AM est composé d'une bobine de Helmholtz tridimensionnelle reliée à un fluxmètre indépendant à trois composantes, qui constitue la partie test du matériel. Les données de test à trois composantes sont converties par un ordinateur pour former un ensemble complet de systèmes de test de la qualité des matériaux des aimants permanents. Placer l'aimant sur la table d'échantillonnage, tester la composante du flux magnétique par la méthode de traction, et obtenir le moment magnétique et l'angle de déviation du champ magnétique dans la direction de l'axe principal par calcul. Il peut afficher le moment magnétique total M, la déclinaison magnétique de la broche α, Øx, Øy, Øz et la constante de la bobine d'essai correspondante. Le matériel est composé d'un système monopuce M4 à 32 chiffres à grande vitesse, de 3 ensembles de fluxmètres intégrés et d'un écran LCD de 7 pouces d'une résolution de 800*480. Une seule bobine de Helmholtz peut être utilisée pour mesurer le moment magnétique M produit par l'aimant permanent dans la direction de l'aimantation. Le moment magnétique M peut être obtenu par l'expression relationnelle M=KH×Φ, dans laquelle KH est la constante de la bobine de Helmholtz, tandis que Φ est le flux magnétique de l'induction magnétique vers la bobine. La bobine de Helmholtz est adoptée pour l'inspection de la qualité des échantillons de matériaux permanents après leur magnétisation, et elle devient très populaire et universelle. Il est extrêmement important que la bobine de Helmholtz unidimensionnelle et tridimensionnelle conçue participe à la transmission mutuelle des paramètres avec ses homologues internationaux. Grâce aux efforts de la sagesse collective de l'entreprise, l'appareil de mesure de la déclinaison magnétique DX-2012AM a été achevé et peut être mis sur le marché en tant que nouveau produit.
